DAC63202W

正在供货

采用 WCSP 封装、具有 VREF 的双通道 12 位裕量调节 DAC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DAC63202W 是一款 12 位、双通道、缓冲、电压输出和电流输出智能数模转换器 (DAC)。这些 DAC63202W 器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项，可用作可编程比较器和电流阱。得益于多功能 GPIO、函数生成和可编程的非易失性存储器 (NVM)，此类智能 DAC 可用于无处理器的应用和设计复用。该器件自动检测 I 2C、SPI 和 PMBus 接口，并包含内部基准。

这些功能集与微型封装和低功耗相结合，使该智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

具有灵活配置的可编程电压或电流输出：
- 电压输出：
  - 1LSB DNL
  - 1x、1.5x、2x、3x 和 4x 增益
- 电流输出：
  - 1LSB INL 和 DNL（8 位）
  - ±25µA、±50µA、±125µA、±250µA 输出范围选项
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测 I 2C、SPI 或 PMBus™ 接口
- 1.62V V IH (V DD = 5.5V)
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、余弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：
- 电源：1.8V 至 5.5V
- 温度：-40˚C 至 +125˚C
微型封装：
- 16 引脚 DSBGA：1.72mm × 1.72mm，标称

Features	(x1) PWM, Current Output, Low power, Small WCSP Package, Smart DAC
Reference type	Ext
Architecture	String
Rating	Catalog
Power consumption (typ) (mW)	0.2
Operating temperature range (°C)	-40 to 125

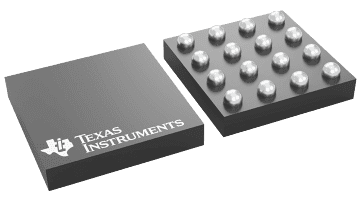

DSBGA (YBH)

2.56 mm² 1.6 x 1.6
