ADS131B24-Q1

正在供货

产品详情

ADS131B24-Q1 是一款适用于电动汽车 (EV) 电池管理系统 (BMS) 的完全集成式高压电池包监测器。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1：–40°C 至 +125°C，T A
符合功能安全标准
- 专为功能安全应用开发
- 可提供使功能安全系统设计满足 ISO 26262 ASIL D 级要求的文档
- 系统可满足 ASIL D 级要求
- 硬件可满足 ASIL D 要求
两个用于电流分流测量的同步采样 24 位 ADC（ADC1A、ADC1B）：
- 可编程满标量程：
  - ±39mV 至 ±312.5mV
  - 支持多种分流电阻器值和电流测量范围
- 通过以下特性实现高精度电流分流测量：
  - 失调电压误差：±1.5µV（最大值）
  - 增益漂移：20ppm/°C（最大值）
- 可编程数据速率：500SPS 至 64kSPS
- 每个 ADC 具有可编程阈值的数字过流比较器，可实现快速过流检测
两个用于电压和温度测量的多路复用 16 位 ADC（ADC2A、ADC2B）：
- 每个 ADC 8 个模拟输入
- 可编程满量程范围： ±312.5mV 至 ±1.25V
- 通道序列发生器
监控和诊断功能，用于缓解和检测随机硬件故障
电源电压范围：2.9 V 至 16 V
与 SPI 兼容的接口
9 个具有 PWM 功能的 GPIO

Resolution (Bits)	24
Sample rate (max) (ksps)	64
Number of input channels	4
Interface type	SPI
Architecture	Delta-Sigma
Input type	Differential, Pseudo-Differential, Single-ended
Multichannel configuration	Simultaneous Sampling
Rating	Automotive
TI functional safety category	Functional Safety-Compliant
Reference mode	Internal
Input voltage range (max) (V)	2.4
Input voltage range (min) (V)	-0.3
Features	Comparator, GPIO, Oscillator, PGA, Temp Sensor
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	37.5
Analog supply (min) (V)	2.9
Analog supply voltage (max) (V)	16
Digital supply (min) (V)	2.9
Digital supply (max) (V)	16

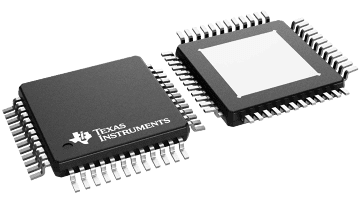

HTQFP (PHP)

81 mm² 9 x 9
