AFE639D2

正在供货

具有 TEC 控制功能以及内置 ADC 和 DAC 的双通道 12 位智能模拟前端 (AFE)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

8 位 AFE439A2、10 位 AFE539A4 和 12 位 AFE639D2 ( AFE39xx) 是使用电压或 PWM 输出进行热电冷却 (TEC) 控制的智能模拟前端 (AFE)。 AFE639D2 支持使用 I 2C 控制器接口连接外部数字温度传感器。 AFE639D2 和 AFE539A4 支持电压输出， AFE439A2 支持 PWM 输出。 AFE39xx 支持用于故障管理的比较器通道。这些器件还支持高阻态断电模式，并且在断电期间支持 DAC 通道上的高阻态输出。这些器件具有已预编程为比例积分 (PI) 控制器的集成状态机。 AFE39xx 非常适合用于 TEC 控制、温度控制和动态余量控制应用。 AFE39xx 集成了高级功能、内部基准和 NVM，使这款智能 AFE 能够用于无处理器的应用并支持重用设计。

集成式比例积分 (PI) 控制
- 从非易失性存储器 (NVM) 中独立运行
- 可编程的比例和积分增益
- 适合输出钳位的比较器输入
- 适合输出的可编程最小值、最大值和共模值
- 可编程的环路-相位反转
AFE639D2
- 为外部数字温度传感器接口提供了 I 2C 控制器
- 12 位 DAC 输出：4-LSB DNL，1-LSB DNL
AFE539A4
- 10 位 ADC 输入：2-LSB INL，1-LSB DNL
- 10 位 DAC 输出：1-LSB INL 和 DNL
AFE439A2
- 8 位 ADC 输入：1-LSB INL 和 DNL
- 7 位占空比 PWM 输出
使用可编程比较器进行故障管理
VDD 关闭时 DAC 通道上具有高阻抗输出
自动检测 I 2C 或 SPI
- 1.62V V IH (V DD = 5.5V)
VREF/MODE 引脚可在编程模式和独立模式之间进行选择
用户可编程 NVM
采用内部基准、外部基准或电源作为基准
宽工作范围
- 电源：1.8V 至 5.5V
- 温度范围：-40˚C 至 +125˚C

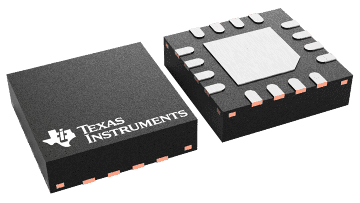

微型封装：16 引脚 WQFN (3mm × 3mm)

Number of DAC channels	2
Interface type	I2C
Output type	Buffered Current, Buffered Voltage
Settling time (µs)	0.025
Features	Small Size, Smart DAC
Reference type	Ext
Architecture	String
Rating	Catalog
Output range (min) (mA/V)	0
Operating temperature range (°C)	-40 to 125

WQFN (RTE)

9 mm² 3 x 3
