ADS127L21

正在供货

产品详情

ADS127L21 是一款具有可编程数字滤波器的 24 位 Δ-Σ 模数转换器 (ADC)，使用宽带滤波器时数据速率高达 512kSPS，使用低延迟滤波器时数据速率高达 1365kSPS。该器件具有出色的交流性能、直流精度和低功耗。

可编程无限和有限脉冲响应（IIR 和 FIR）数字滤波器支持自定义滤波器配置文件，例如 A 加权补偿和频率陷波滤波器。宽带或低延迟滤波器选项可在一个器件中优化交流信号性能或直流信号的数据吞吐量。

低漂移调制器可实现出色的直流精度和低带宽噪声，从而提供出色的交流性能。电源可扩展架构提供四个速度模式来优化数据速率、分辨率和功耗。信号和基准输入缓冲器可降低驱动器负载，实现更高的精度。

串行接口支持菊花链配置，可通过隔离栅减少信号线的数量。SPI 输入数据和寄存器存储器内容通过循环冗余校验 (CRC) 进行验证，以增强运行可靠性。

小型 3mm × 3mm WQFN 封装专为空间有限的应用而设计。该器件的额定工作温度范围为 –40°C 至 +125°C。

可编程 FIR 滤波器
可编程 IIR 滤波器
宽带或低延迟滤波器模式
可编程数据速率：
- 宽带滤波器：512kSPS
- 低延迟滤波器：1.365MSPS
转换延迟（低延迟滤波器）：3µs
直流精度为以下值的交流精度：
- 动态范围 (200kSPS)：111.5dB（典型值）
- THD：-125dB（典型值）
- INL：FS 为 0.4ppm（典型值）
- 温漂50nV/°C（典型值）
- 增益漂移：0.5ppm/°C（典型值）
功率可扩展速度范围：
- 最大速度：512kSPS，33mW（典型值）
- 高速：400kSPS，26mW（典型值）
- 中速：200kSPS，14mW（典型值）
- 低速：50kSPS，4.3mW（典型值）
输入范围：±V REF 或 ±2V REF
缓冲输入
内部或外部时钟运行
功能安全型
- 有助于进行功能安全系统设计的文档

Resolution (Bits)	24
Sample rate (max) (ksps)	1365
Number of input channels	1
Interface type	SPI
Architecture	Delta-Sigma
Input type	Differential, Single-ended
Rating	Catalog
TI functional safety category	Functional Safety-Capable
Reference mode	External
Input voltage range (max) (V)	5
Input voltage range (min) (V)	0
Features	Daisy-Chainable, Oscillator, Small Size, Wideband
Operating temperature range (°C)	-40 to 125
Analog supply (min) (V)	2.85
Analog supply voltage (max) (V)	5.5
SNR (dB)	110
Digital supply (min) (V)	1.65
Digital supply (max) (V)	5.5

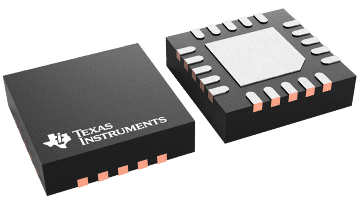

WQFN (RUK)

9 mm² 3 x 3
