OPA818 是一款解补偿（稳定增益 = 7V/V）电压反馈运算放大器，具有低噪声结型场效应管 (JFET) 输入级，它将高增益带宽与 6V 至 13V 的宽电源电压范围集于一身，适用于高速、宽动态范围的 应用。此放大器使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造，性能明显高于其他高速 FET 输入放大器。快速压摆率 (1400V/µs) 可提供更高的大信号带宽和低失真。
OPA818 具有 2.7GHz 的增益带宽、较低的 2.4pF 总输入电容和 2.2nV/√Hz 的噪声，因此用途非常广泛，宽带 TIA 光电二极管放大器可用在光学测试和通信设备以及很多医疗、科技和工业仪器中。OPA818 可使用 TIA 配置实现 85MHz 以上的信号带宽、20kΩ 的 TIA 增益 (RF)、0.5pF 的光电二极管电容 (CD) 和宽输出摆幅。具有皮安级输入偏置电流的解补偿低噪声架构也非常适合具有可变或较高源阻抗的高增益测试和测量 应用 。尽管在增益 ≥ 7V/V 时通常保持稳定，但也可以利用噪声增益整形技术将 OPA818 用于具有较低增益的 应用 。

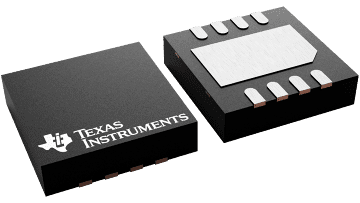

OPA818 采用带有裸露散热垫的 8 引脚 WSON 封装。此器件可在 -40°C 至 +85°C 的工业温度范围内正常运行。
| Architecture | FET / CMOS Input, Voltage FB |
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 6 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 13 |
| GBW (typ) (MHz) | 2700 |
| BW at Acl (MHz) | 765 |
| Acl, min spec gain (V/V) | 7 |
| Slew rate (typ) (V/µs) | 1400 |
| Vn at flatband (typ) (nV√Hz) | 2.2 |
| Vn at 1 kHz (typ) (nV√Hz) | 8.5 |
| Iq per channel (typ) (mA) | 27.7 |
| Vos (offset voltage at 25°C) (max) (mV) | 1.25 |
| Rail-to-rail | No |
| Features | Decompensated |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| CMRR (typ) (dB) | 90 |
| Input bias current (max) (pA) | 25 |
| Offset drift (typ) (µV/°C) | 3 |
| Iout (typ) (mA) | 60 |
| 2nd harmonic (dBc) | -84 |
| 3rd harmonic (dBc) | -106 |
| Frequency of harmonic distortion measurement (MHz) | 1 |
| WSON (DRG) | 8 | 9 mm² 3 x 3 |
