DAC53204W

正在供货

采用 Wafer Chip Scale Package 且具有 I²C、SPI 和高阻态输出的四通道、10 位、VOUT 和 IOUT 智能 DAC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

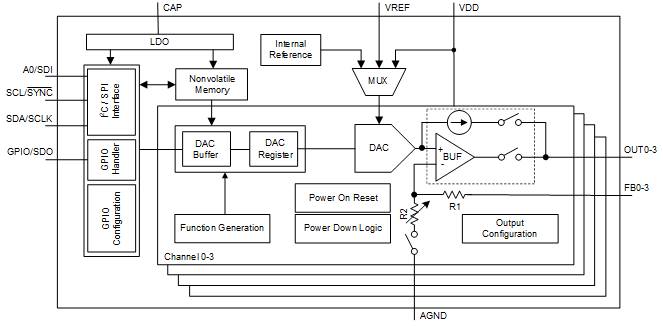

12 位 DAC63204W 和 10 位 DAC53204W ( DACx3204W) 是引脚兼容系列四通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些器件支持高阻态断电模式，并在断电情况下支持高阻态输出。DAC 输出提供强制检测选项，可用作可编程比较器和拉电流或灌电流。多功能 GPIO、函数生成和 NVM 使这些智能 DAC 适用于无处理器的应用和设计重复使用。这些器件自动检测 I²C、SPI 和 PMBus 接口，并包含内部基准。

这些功能集与微型封装和低功耗相结合，使这些智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

具有灵活配置的可编程电压或电流输出：
- 电压输出：
  - 1LSB DNL
  - 1x、1.5x、2x、3x 和 4x 增益
- 电流输出：
  - 1LSB INL 和 DNL（8 位）
  - ±25µA、±50µA、±125µA、±250µA 输出范围选项
适合所有通道的可编程比较器模式
当 VDD 关闭时提供高阻抗输出
高阻抗和电阻下拉断电模式
50MHz SPI 兼容型接口
自动检测 I²C、SPI 或 PMBus 接口
- 1.62V V_IH (V_DD = 5.5V)
可配置为多种功能的通用输入/输出 (GPIO)
生成预定义的波形：正弦波、三角形波、锯齿波
用户可编程的非易失性存储器 (NVM)
内部、外部或电源作为基准
宽工作电压范围：
- 电源：1.8V 至 5.5V
- 温度范围：-40˚C 至 +125˚C
微型封装：16 引脚 DSBGA（1.75mm × 1.75mm）

Resolution (Bits)	10
Number of DAC channels	4
Interface type	I2C, SPI
Output type	Buffered Current, Buffered Voltage
Settling time (µs)	20
Features	Cost Optimized, Current Output, Low Power, Small Size, Smart DAC
Reference type	Ext, Int
Architecture	String
Rating	Catalog
Output range (max) (mA/V)	5.5
Output range (min) (mA/V)	0
Sample/update rate (Msps)	0.25
Power consumption (typ) (mW)	1
Operating temperature range (°C)	-40 to 125

DSBGA (YBH)

2.56 mm² 1.6 x 1.6
