DAC53202

DAC53202

正在供货

具有 I²C、SPI 且在断电期间处于高阻态输出的双通道 12 位 VOUT 和 IOUT 智能 DAC

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

12 位 DAC63202 和 10 位 DAC53202 ( DACx3202) 是引脚兼容系列双通道、缓冲型、电压输出和电流输出智能数模转换器 (DAC)。这些 DACx3202 器件支持高阻态断电模式,并在断电情况下支持高阻态输出。DAC 输出提供一个强制检测选项,可用作可编程比较器和电流阱。得益于多功能 GPIO、函数生成和 NVM,此类智能 DAC 可用于无处理器的 应用和设计复用。这些器件自动检测 I2C、PMBus 和 SPI 接口,并包含内部基准。

这些功能集与微型封装和低功耗相结合,使这些智能 DAC 成为电压裕量和调节、偏置和校准用直流设定点以及波形生成等应用的理想选择。

  • 具有灵活配置的可编程电压或电流输出:
    • 电压输出:
      • 1 LSB INL 和 DNL(10 位和 8 位)
      • 1x、1.5x、2x、3x 和 4x 增益
    • 电流输出:
      • 1LSB INL 和 DNL(8 位)
      • ±25 µA、±50 µA、±125 µA、±250 µA 输出范围选项
  • 适合所有通道的可编程比较器模式
  • 当 VDD 关闭时提供高阻抗输出
  • 高阻抗和电阻下拉断电模式
  • 50MHz SPI 兼容型接口
  • 自动检测的 I2C、PMBus™ 或 SPI 接口
    • 1.62V VIH (VDD = 5.5V)
  • 可配置为多种功能的通用输入/输出 (GPIO)
  • 生成预定义的波形:正弦波、余弦波、三角形波、锯齿波
  • 用户可编程的非易失性存储器 (NVM)
  • 内部、外部或电源作为基准
  • 宽工作电压范围:
    • 电源:1.8V 至 5.5V
    • 温度:-40˚C 至 +125˚C

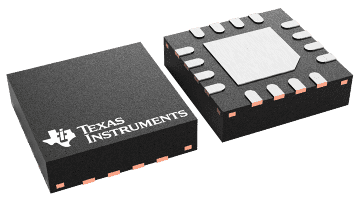

  • 微型封装:16 引脚 WQFN (3mm × 3mm)
Resolution (Bits)10
Number of DAC channels2
Interface typeI2C, SPI
Output typeBuffered Current, Buffered Voltage
Settling time (µs)25
FeaturesCurrent Output, Small Size, Smart DAC
Reference typeExt, Int
ArchitectureString
RatingCatalog
Output range (max) (mA/V)5.5
Output range (min) (mA/V)1.8
Sample/update rate (Msps)0.01
Power consumption (typ) (mW)0.5
Operating temperature range (°C)-40 to 125
WQFN (RTE)169 mm² 3 x 3
