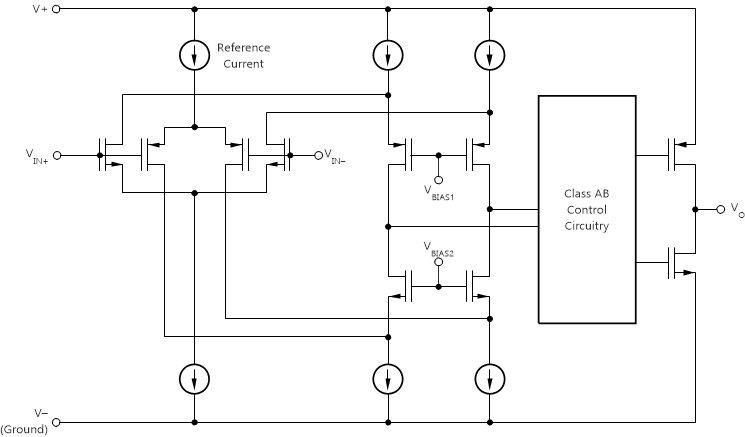

TLV9304

正在供货

产品详情

TLV930x 系列（TLV9301、TLV9302 和 TLV9304）是 40V 成本优化型运算放大器系列。这些器件具有出色的通用直流和交流规格，包括轨到轨输出、低失调电压（典型值为 ±0.5mV）、低温漂（典型值为 ±2µV/°C）和 1MHz 带宽。

TLV930x 的便利特性（例如宽差分输入电压范围、高输出电流 (±60mA) 以及高压摆率 (3V/µs)）使其成为了一款可靠的运算放大器，适用于高电压成本敏感型应用。

TLV930x 系列运算放大器采用标准封装，额定工作温度范围为 –40°C 至 125°C。

低失调电压：±0.5mV
低失调电压漂移：±2µV/°C
低噪声：1 kHz 时为 33nV/√Hz
高共模抑制：110dB
低偏置电流：±10pA
轨到轨输出
高带宽：1MHz GBW
高压摆率：3V/µs
低静态电流：每个放大器 150µA
宽电源电压：±2.25V 至 ±20V，4.5V 至 40V
强大的 EMI 性能：1GHz 时为 72dB
支持多路复用器/比较器的输入：
- 电源轨的差分和共模输入电压范围
行业标准封装：
- SOT-23-5 和 SC70 单体封装
- SOIC-8、TSSOP-8 和 VSSOP-8 双列封装
- 四通道电源版本采用 SOIC-14 和 TSSOP-14 封装

Number of channels	4
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	40
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	4.5
Rail-to-rail	In to V-, Out
GBW (typ) (MHz)	1
Slew rate (typ) (V/µs)	3
Vos (offset voltage at 25°C) (max) (mV)	2.5
Iq per channel (typ) (mA)	0.15
Vn at 1 kHz (typ) (nV√Hz)	33
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Offset drift (typ) (µV/°C)	2
Features	Cost Optimized, EMI Hardened, MUX Friendly
CMRR (typ) (dB)	110
Iout (typ) (A)	0.06
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.2
Input common mode headroom (to positive supply) (typ) (V)	2
Output swing headroom (to negative supply) (typ) (V)	0.04
Output swing headroom (to positive supply) (typ) (V)	-0.04

SOIC (D)	14	51.9 mm² 8.65 x 6
TSSOP (PW)	14	32 mm² 5 x 6.4
