AMC1306M05-Q1 是一款精密 Δ-Σ 调制器，此调制器的输出与输入电路由抗电磁干扰性能极强的隔离层隔开。该隔离栅经认证可提供高达 7070VPEAK 的增强型隔离，符合 DIN VDE V 0884-11 和 UL1577 标准，并且可支持最高 1.5kVRMS 的工作电压。该隔离层可将系统中以不同共模电压电平运行的各器件隔开，防止高电压冲击导致低压侧器件电气损坏或对操作员造成伤害。
AMC1306M05-Q1 的输入端经过了优化，可直接连接到分流电阻器或其他低电压电平信号源。具有出色的直流精度和低温漂，可支持精确的电流控制，适用于车载充电器 (OBC)、直流/直流转换器、牵引逆变器或其他高压应用。通过使用集成式数字滤波器（如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的滤波器）来抽取位流，该器件可在 78kSPS 数据速率下实现 85dB 动态范围的 16 位分辨率。

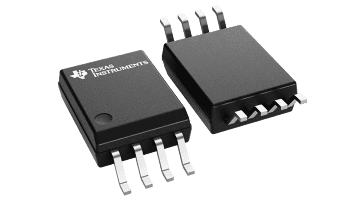

AMC1306M05-Q1 采用宽体 8 引脚 SOIC 封装，符合面向汽车应用的 AEC-Q100 标准，并支持 –40°C 至 +125°C 的温度范围。
| Device type | Current sensing |
| Peak-to-peak input voltage range (V) | 50mV |
| Interface type | Serial CMOS |
| Sample rate (max) (Msps) | 21 |
| Rating | Automotive |
| CMTI (min) (kV/µs) | 100 |
| Number of input channels | 1 |
| Architecture | Delta-Sigma |
| SNR (dB) | 82 |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 48 |
| SFDR (dB) | 83 |
| TI functional safety category | Functional Safety-Capable |
| Isolation rating | Reinforced |
| Withstand isolation voltage (VISO) (Vrms) | 5000 |
| Working isolation voltage (VIOWM) (Vrms) | 1500 |
| Transient isolation voltage (VIOTM) (VPK) | 7.07 |
| Creepage (min) (mm) | 8.5 |
| Clearance (min) (mm) | 8.5 |
| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
