TX7516

正在供货

16 通道五级变送器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

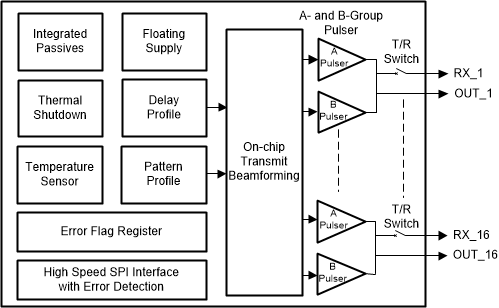

TX7516 是一款适用于超声成像系统的高度集成、高性能发送器解决方案。该器件共设有 16 个脉冲发生器电路、16 个发送/接收开关（称为 T/R 或 TR 开关），并支持片上和片外波束形成器 (TxBF)。该器件还集成片上浮动电源，可减少所需高压电源的数量。

TX7516 有一个脉冲发生器电路，可生成五级高压脉冲（高达 ±100V），这些脉冲用于激发超声波传感器的多个通道。该器件共支持 16 个输出。输出电流最大值为 2A。

该器件可用作许多应用的发射器解决方案，比如超声成像、无损检测、声纳、激光雷达、海洋导航系统、大脑成像系统等。

发送器支持：
- 16 通道五级脉冲发生器和有源发送/接收 (T/R) 开关
五级脉冲发生器：
- 输出电压最大值：±100V
- 输出电压最小值：±1V
- 输出电流最大值：2A
- 支持 4A 输出电流模式。
- 真正归零以将输出电压对地放电
- 第二谐波在 5 MHz 频率下为 -45 dBc
- –3 dB 带宽，1 kΩ || 240 pF 负载
  - 20 MHz（针对 ±100V 电源）
  - 25 MHz（针对 ±70V 电源）
  - 35 MHz（针对 4A 模式下的 ±100V 电源）
- 集成抖动：频率为 100 Hz 至 20 kHz 时的测量值为 100 fs
- CW 模式近端相位噪声：5 MHz 信号（1 kHz 偏移）时为 –154 dBc/Hz
- 接收功率极低：1mW/ch
有源发送/接收 (T/R) 开关，具有：
- 8Ω 导通电阻
- 导通和关断时间：100 ns
- 瞬态干扰：10 mV_pp
片上波束形成器，具有：
- 基于通道的 T/R 开关控制
- 延迟分辨率：半个波束形成器时钟周期，不低于 2 ns
- 最大延迟：2¹⁴ 个波束形成器时钟周期
- 波束形成器时钟速度最大值：320 MHz
- 每通道模式控制，具有 2K 不同级别。
- 全局和局部重复模式，为横波成像启用长持续时间模式
- 支持 120 个延迟分布
高速（最大值：400 MHz）双通道 LVDS 串行编程接口。
- 低编程时间：针对延迟用户更新，< 500 ns
- 32 位校验和功能可检测错误的 SPI 写入
支持 CMOS 串行编程接口（不高于 50 MHz）
内部温度传感器和自动热关断
无需特定电源时序
错误标志寄存器，用于检测故障情况
用于浮动电源和偏置电压的集成无源器件

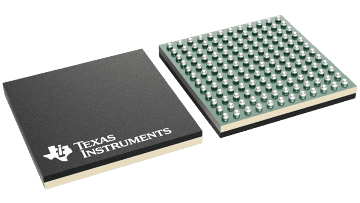

小型封装：FC-BGA-144 (10mm × 10mm)，间距为 0.8mm

Device type	Transmitter
Number of input channels	16
Active supply current (typ) (mA)	3.6
Supply voltage (max) (V)	5.5
Operating temperature range (°C)	0 to 70
Interface type	Serial
Rating	Catalog

FCCSP (ALH)

144

100 mm² 10 x 10
