AMC60304

正在供货

产品详情

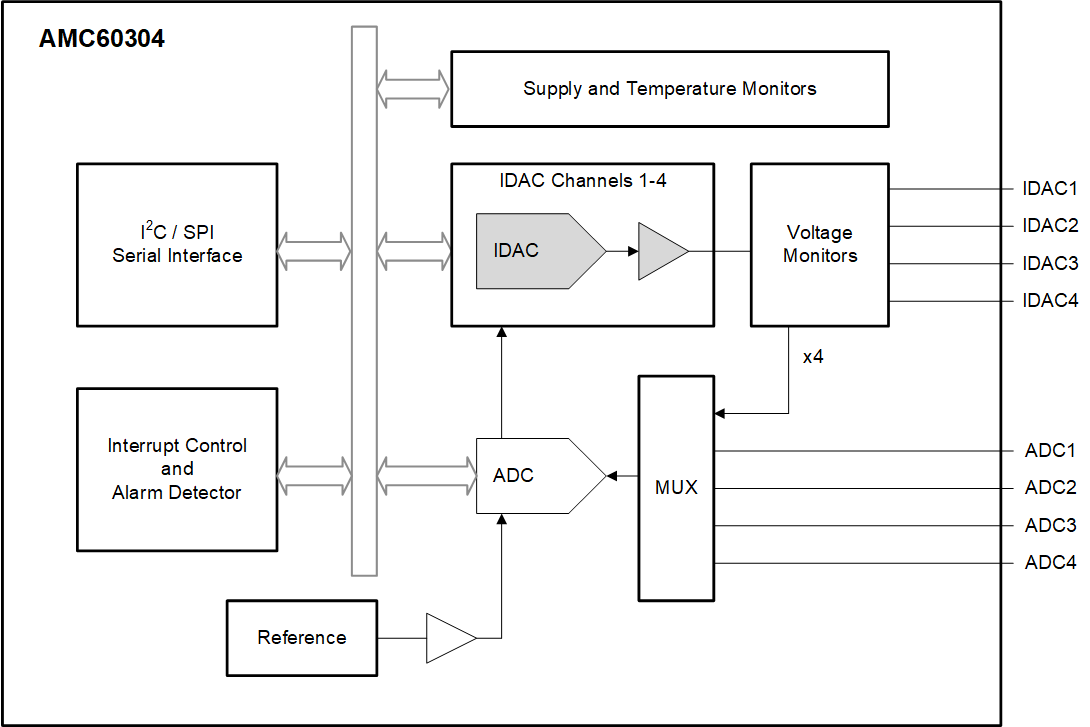

AMC60304 是一款高度集成的低功耗模拟监视器和控制器，经优化可实现大电流输出。该器件包含四个 12 位电流输出数模转换器 (IDAC)、一个 12 位 1MSPS 模数转换器 (ADC)、电源和温度警报监控器以及一个高精度内部基准。

AMC60304 IDAC 支持 200mA 的满量程输出范围和超低的功率耗散。这些 IDAC 无需外部元件即可提供准确的电流偏置。

AMC60304 还包含四个多路复用到 ADC 的输入引脚，并包含一个低延迟窗口比较器。这些特性使该器件非常适用于接收信号强度指示器 (RSSI) 和信号丢失 (LOS) 检测。ADC 还能够测量 IDAC 引脚上的电压，从而能够监控这些输出。

AMC60304 的低功耗、高集成度、超小尺寸和宽工作温度范围使其非常适用于光模块一体化控制电路。

四个 12 位电流输出 DAC (IDAC)
- 200mA 满量程输出范围
多通道 12 位、1MSPS SAR ADC
- 四个外部输入：2.5V 和 5V 输入范围
- 四个 IDAC 电压监测通道
- 可编程序列发生器
- 可编程超限报警
内部 2.5V 基准电压
电源和温度故障警报
SPI 和 I²C 接口：1.7V 至 3.6V 工作电压
- SPI：4 线接口
- I²C：四个目标地址
额定温度范围：–40°C 至 +125°C

Number of ADC channels	12
ADC resolution (Bps)	12
Number of DAC channels	4
DAC resolution (Bps)	12
Temperature sensing	Local
Interface type	I2C, SPI
Features	4x 12-bit 200mA IDACs
Operating temperature range (°C)	-40 to 125
Rating	Catalog
ADC sampling rate (ksps)	1000
ADC analog input range (min) (V)	2.5
ADC analog input range (max) (V)	5
DAC settling time (µs)	50
DAC output full-scale (min) (V)	0
DAC output full-scale (max) (V)	5.5

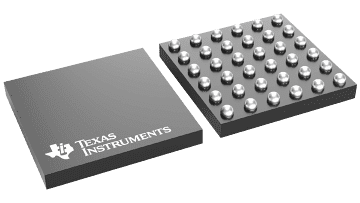

DSBGA (YBH)

6.528025 mm² 2.555 x 2.555
