THS4561 全差分放大器 (FDA) 可在单端源至差分输出之间提供一个简单接口，从而满足精密模数转换器 (ADC) 的需求。THS4561 具有 8Hz 的超低 1/f 电压噪声拐角频率和 130dB 的低总谐波失真 (THD)，同时仅消耗 775µA 的静态电流，非常适用于功率敏感的数据采集 (DAQ) 系统，该系统需要使用放大器和 ADC 组合来改善信噪比 (SNR) 及无杂散动态范围 (SFDR)，从而提供高性能。

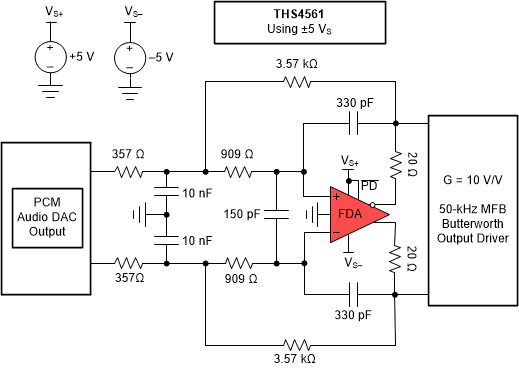

THS4561 具有所需的负电源轨输入，可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。低直流误差和温漂项可满足新兴的高速和高分辨率逐次逼近寄存器 (SAR) 和 Δ-Σ ADC 输入要求。2.85V 至 12.6V 电源电压范围、灵活的输出共模设置以及电源余量低等特性，有助于符合多种 ADC 输入和数模转换器 (DAC) 输出的要求。
THS4561 器件的额定工作温度范围是 –40°C 至 +125°C。
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 2.85 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 12.6 |
| BW at Acl (MHz) | 60 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 230 |
| Architecture | Bipolar, Fully Differential ADC Driver |
| Vn at flatband (typ) (nV√Hz) | 4 |
| Iq per channel (typ) (mA) | 0.78 |
| Rail-to-rail | In to V-, Out |
| Vos (offset voltage at 25°C) (max) (mV) | 0.25 |
| Operating temperature range (°C) | -40 to 125 |
| Iout (typ) (mA) | 27 |
| 2nd harmonic (dBc) | 117 |
| 3rd harmonic (dBc) | 124 |
| Frequency of harmonic distortion measurement (MHz) | 0.1 |
| GBW (typ) (MHz) | 60 |
| Input bias current (max) (pA) | 600000 |
| Features | Shutdown |
| CMRR (typ) (dB) | 110 |
| Rating | Catalog |

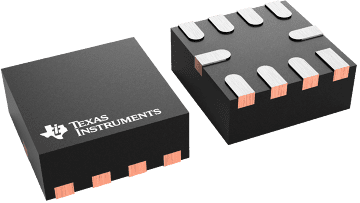

| VQFN (RGT) | 16 | 9 mm² 3 x 3 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
| WQFN (RUN) | 10 | 4 mm² 2 x 2 |
