ADC12SJ800-Q1

正在供货

产品详情

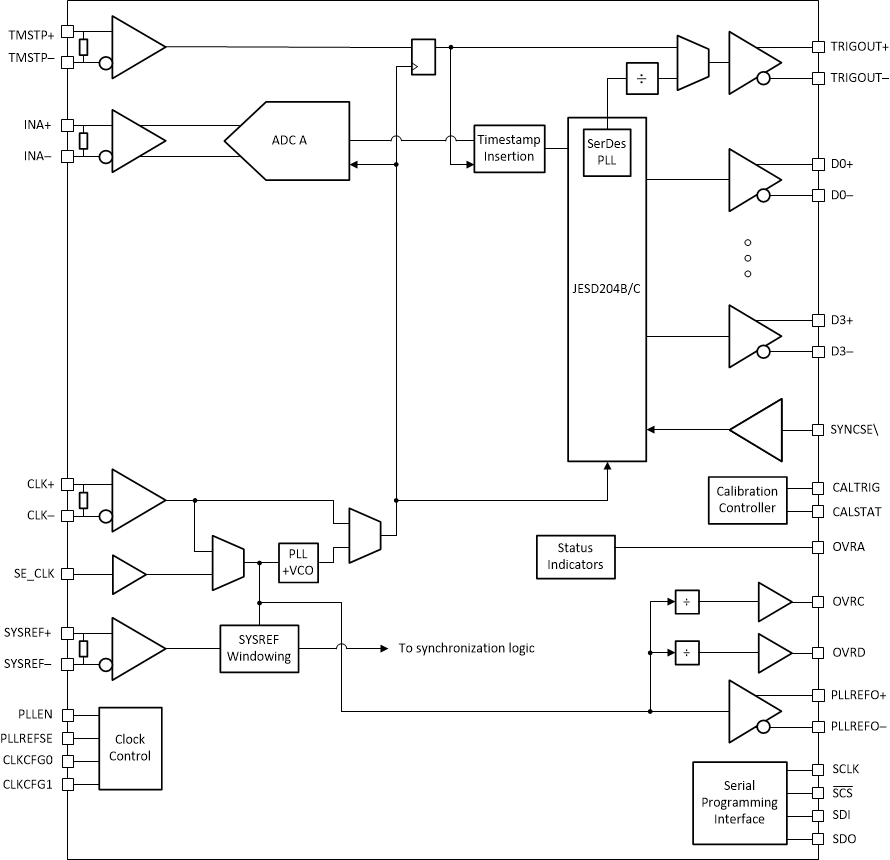

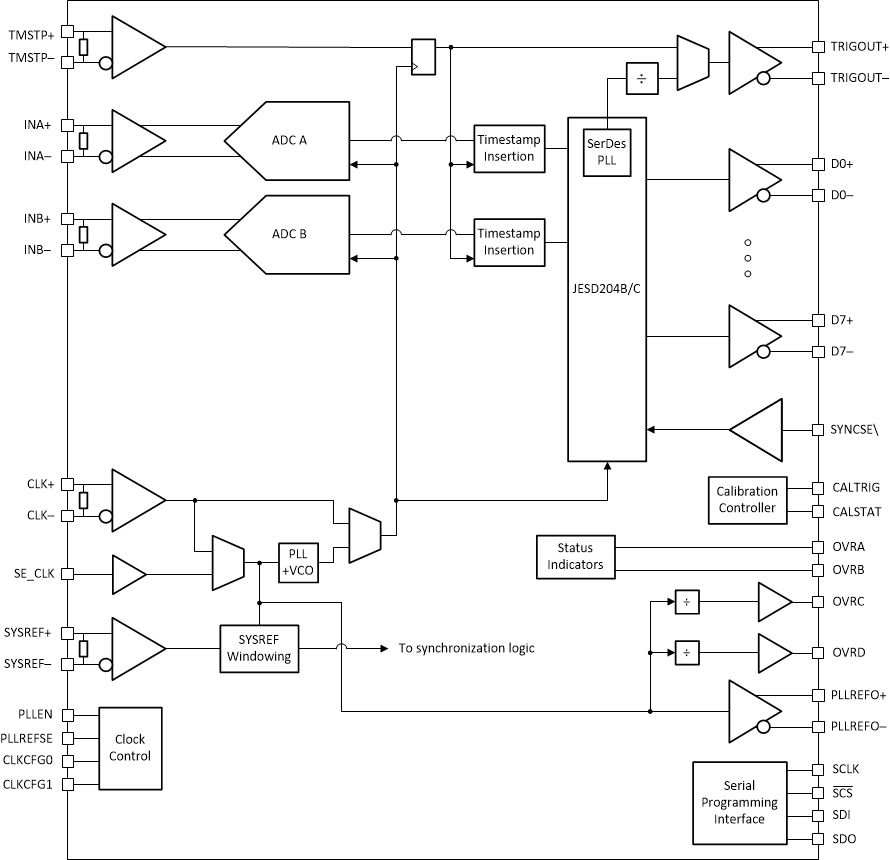

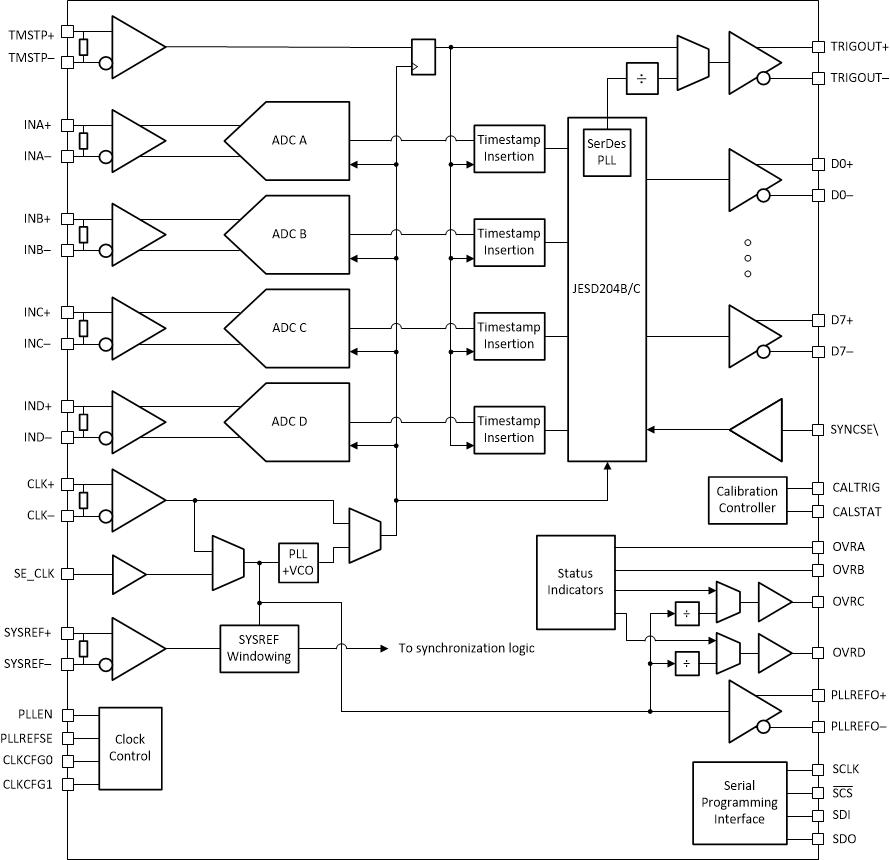

ADC12xJ800-Q1 是一系列 12 位、800MSPS 四通道/双通道/单通道模数转换器 (ADC)，由于具有低功耗、高采样率和 12 位分辨率等特性，因此非常适用于光检测和测距（激光雷达）系统。 ADC12xJ800-Q1 适用于汽车应用。

6GHz 的全功率输入带宽 (-3dB) 为调频连续波 (FMCW) 激光雷达系统提供平坦的频率响应，并为基于脉冲的系统提供窄脉冲响应。全功率输入带宽还支持 L 频带和 S 频带的直接射频采样。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C 至 +125°C，T_A
ADC 内核：
- 分辨率：12 位
- 最大采样率：800MSPS
- 非交错式架构
- 内部抖动可减少高次谐波
性能规格 (–1dBFS)：
- SNR (97 MHz)：57.6dBFS
- ENOB (97 MHz)：9.0 位
- SFDR (97 MHz)：62dBFS
- 本底噪声 (–20dBFS)：-146.1dBFS/Hz
满量程输入电压：800mV_PP-DIFF
全功率输入带宽：6GHz
JESD204C 串行数据接口：
- 总共支持 2 至 8 个（四通道/双通道）或 1 至 4 个（单通道）串行器/解串器通道
- 最大波特率：17.16Gbps
- 64B/66B 和 8B/10B 编码模式
- 子类 1 支持确定性延迟
- 与 JESD204B 接收器兼容
可选的内部采样时钟生成
- 内部 PLL 和 VCO (7.2–8.2GHz)
SYSREF 窗口可简化同步
四个时钟输出可简化系统时钟
- FPGA 或相邻 ADC 的参考时钟
- 串行器/解串器收发器的参考时钟
脉冲系统的时间戳输入和输出
功耗 (800MSPS)：
- 四通道：每通道 415mW
- 双通道：每通道 555mW
- 单通道：830mW
电源：1.1V/1.9V

Sample rate (max) (Msps)	800
Resolution (Bits)	12
Number of input channels	1
Interface type	JESD204B, JESD204C
Analog input BW (MHz)	6000
Features	Ultra High Speed
Rating	Automotive
Peak-to-peak input voltage range (V)	0.8
Power consumption (typ) (mW)	830
Architecture	Folding Interpolating
SNR (dB)	57.6
ENOB (bit)	9
SFDR (dB)	62
Operating temperature range (°C)	-40 to 125
Input buffer	Yes

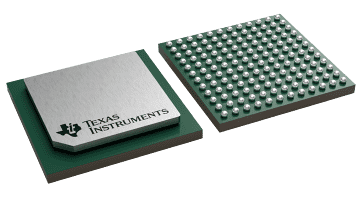

FCCSP (AAV)

144

100 mm² 10 x 10
