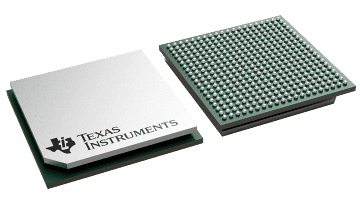

AFE7900 是一款高性能、高带宽、多通道收发器，集成了四个射频采样发送链、四个射频采样接收链和两个射频采样反馈链（总计六个射频采样 ADC）。此器件具有高达 7.4GHz 的工作频率，支持直接在 L、S 和 C 频带频率范围内进行射频采样，无需额外的频率转换级。密度和灵活性提高后可支持高通道数、多任务系统。

TX 信号路径支持插值和数字上变频选项，从而为四个 TX 提供高达 1200MHz 的信号带宽，或者为两个 TX 提供高达 2400MHz 的信号带宽。DUC 的输出驱动一个 12GSPS DAC（数模转换器），通过混合模式输出选项增强在第二奈奎斯特区的运行。DAC 输出包括一个具有 40dB 范围以及 1dB 模拟和 0.125dB 数字步进的可变增益放大器 (TX DSA)。

每个接收器链均包含一个 25dB 范围的数字步进衰减器 (DSA)，后跟一个 3GSPS 模数转换器 (ADC)。每个接收器通道都有多个模拟峰值功耗检测器和各种数字功耗检测器，可辅助进行外部或内部自主自动增益控制器，另外还具有一个射频过载检测器，用于提供器件可靠性保护。灵活的抽取选项可为数据带宽提供高达 1200MHz 的优化（对于四条不带 FB 路径的 RX），或为带两条 FB 路径（每条 1200MHz 带宽）提供 600MHz 的优化。

该器件包含一个 SYSREF 时序检测器，用于优化相对于器件时钟的 SYSREF 输入时序。
