THS6222 是一款具有电流反馈架构的差分线路驱动器放大器，该器件使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造。该器件专用于在驱动重线路负载时需要高线性度的宽带、高速、电力线通信 (HPLC) 线路驱动器应用。

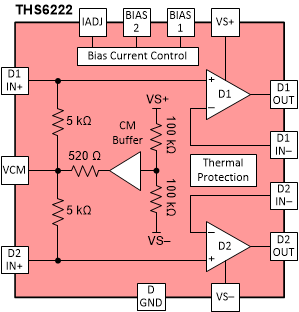

THS6222 的独特架构可以尽可能降低静态电流，同时提供极高的线性度。该放大器具有可调的电流引脚 (IADJ)，可设定多种偏置模式的额定电流消耗，从而提供更佳的节能效果，而无需发挥放大器的全部性能。关断偏置模式能够在时分多路复用 (TDM) 系统中进一步降低接收模式下的功耗，同时保持高输出阻抗。集成式 1/2 Vs 共模缓冲器不需要外部组件，从而降低了系统成本并节省了布板空间。
57VPP（100Ω 负载）的宽输出摆幅搭配 32V 电源以及超过 650mA 的电流驱动（25Ω 负载），可提供低失真的宽带动态范围。

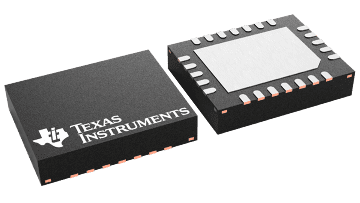

THS6222 采用 24 引脚 VQFN 封装，散热焊盘外露，额定工作环境温度范围为 -40°C 至 +85°C。
| Number of channels | 1 |
| Architecture | PLC Line Driver |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 8 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 32 |
| BW at Acl (MHz) | 128 |
| Acl, min spec gain (V/V) | 5 |
| Vn at flatband (typ) (nV√Hz) | 2.7 |
| Vn at 1 kHz (typ) (nV√Hz) | 9 |
| Iq per channel (typ) (mA) | 19.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 12 |
| Rail-to-rail | No |
| Features | Adj Bias, Shutdown |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| CMRR (typ) (dB) | 64 |
| Input bias current (max) (pA) | 6000000 |
| Offset drift (typ) (µV/°C) | -40 |
| GBW (typ) (MHz) | 128 |
| Iout (typ) (mA) | 400 |
| 2nd harmonic (dBc) | 98 |
| 3rd harmonic (dBc) | 89 |
| Frequency of harmonic distortion measurement (MHz) | 1 |
| VQFN (RGT) | 16 | 9 mm² 3 x 3 |
| VQFN (RHF) | 24 | 20 mm² 5 x 4 |
| WAFERSALE (YS) | — | See data sheet |
