AMC3336-Q1 是一款精密的隔离式 Δ-Σ 调制器，针对高阻抗交流电压测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行，使该器件成为空间受限应用的独特解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证，并支持高达 1.2kVRMS 的工作电压。
该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。

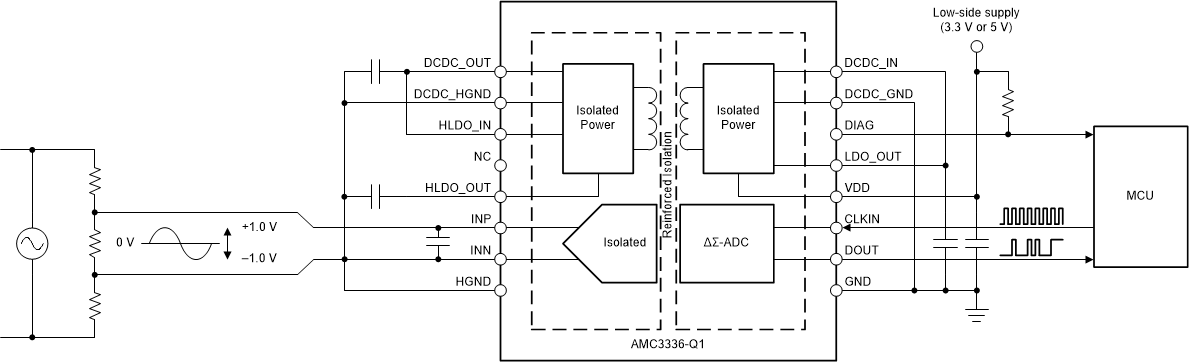

AMC3336-Q1 的输入针对直接连接电阻器网络或其他高阻抗电压信号源进行了优化。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的工业级工作温度范围内进行精确的电压测量。
通过使用数字滤波器（例如 sinc3 滤波器）来抽取位流，该器件可在 78kSPS 数据速率下实现 16 位分辨率和 85dB 的动态范围。
| Device type | Voltage sensing |
| Peak-to-peak input voltage range (V) | 1V |
| Interface type | Serial CMOS |
| Sample rate (max) (Msps) | 21 |
| Rating | Automotive |
| CMTI (min) (kV/µs) | 90 |
| Number of input channels | 1 |
| Architecture | Delta-Sigma |
| SNR (dB) | 84 |
| Operating temperature range (°C) | -40 to 85 |
| Power consumption (typ) (mW) | 94.05 |
| SFDR (dB) | 96 |
| Isolation rating | Reinforced |
| Withstand isolation voltage (VISO) (Vrms) | 4250 |
| Working isolation voltage (VIOWM) (Vrms) | 1200 |
| Transient isolation voltage (VIOTM) (VPK) | 6 |
| Creepage (min) (mm) | 8 |
| Clearance (min) (mm) | 8 |

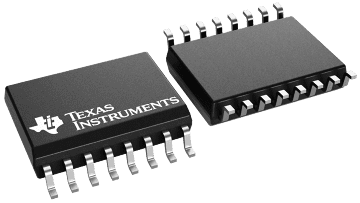

| SO-MOD (DWE) | 16 | 106.09 mm² 10.3 x 10.3 |
