AFE4500

正在供货

用于生物阻抗分析和电、光学生物传感的集成模拟前端 (AFE)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

AFE4500 是一种多功能信号采集系统，支持三种信号链。具有集成激励和感应功能的阻抗测量信号链可用于生物阻抗分析 (BIA)、皮肤电反应分析 (EDA) 和阻抗谱分析等应用。

集成的 Bio-Z、EDA、ECG 和 PPG 信号链
同步 ECG 和 ECG 可实现基于 PTT 的 BP
Bio-Z 信号链
- 多频人体阻抗分析 (BIA)，可编程频率高达 250kHz
- 适用于 EDA/GSR 的低频激励模式
- 复合 (I,Q) 四极阻抗测量
- 具有 7 位 DAC 的正弦波激励
- 校准方案可补偿电极阻抗，实现准确的 Bio-Z
- 自动校准状态机
ECG 信号链：
- 频率高达 2kHz 的单引线 ECG 信号采集
- INA 增益在 2 至 21 的范围内可进行编程
- RLD 输出通过第三电极设置人体偏置
- 输入噪声（0.5Hz 至 150Hz）：1kHz 时为 0.75µVrms
- ±0.6V 差分直流失调电压和 ±0.3V 共模范围
- 具有 0.4Hz 拐角频率的高通滤波器，可实现快速饱和恢复
- >1GΩ 输入阻抗，CMRR > 100dB
- 集成式 300Hz 抗混叠低通滤波器
- 交流、直流导联脱落检测：1.6nA 至 100nA
PPG 信号链
- 支持采集多达 24 个 PPG 信号
- 在每个相位内均可实现灵活的 8 个 LED、4 个 PD 分配
- 支持采用不同数据速率的 PPG 传感器
- 光学回送 SNR 为 100dB，可通过片上滤波扩展至 110dB
- 实现持续运行的低电流，其典型值为：LED 为 15µA，接收器为 15µA
PPG 发送器
- 8 位可编程 LED 电流，可调范围为 25mA 至 250mA
- 每相位可编程 LED 导通时间
- 支持 8 个采用共阳极配置的 LED
PPG 接收器
- 支持 4 个 PD、2 个并行接收路径
- 具有可编程带宽的噪声滤波功能
- 跨阻增益：3.7kΩ 至 1MΩ
- 8 位环境失调电压减法 DAC（范围为 16µA 至 256µA）
- 8 位 LED 失调电压减法 DAC（范围为 32µA 至 64µA）
- 自动环境消除和 LED 直流消除
- 支持外部时钟和内部振荡器模式
- 采样深度为 256 的 FIFO
- SPI^TM，I²C 接口：可通过引脚进行选择
- 电源：Rx：1.7V 至 1.9V（LDO 旁路），1.9V 至 3.6V（LDO 使能）；Tx：3V 至 5.5V，IO:1.7-RX_SUP

Applications	1-lead ECG, Dry electrode ECG, Impedance spectroscopy, Optical-HRM
Number of input channels	4
Resolution (Bits)	22
Number of LEDs	8
Interface type	SPI, I2C
Operating temperature range (°C)	-40 to 85
Rating	Catalog

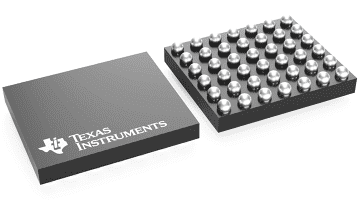

DSBGA (YBG)

7.606386 mm² 2.997 x 2.538
