AFE4950

正在供货

适用于可穿戴设备、光学心率监测和 SpO2 的超小型集成式 AFE

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

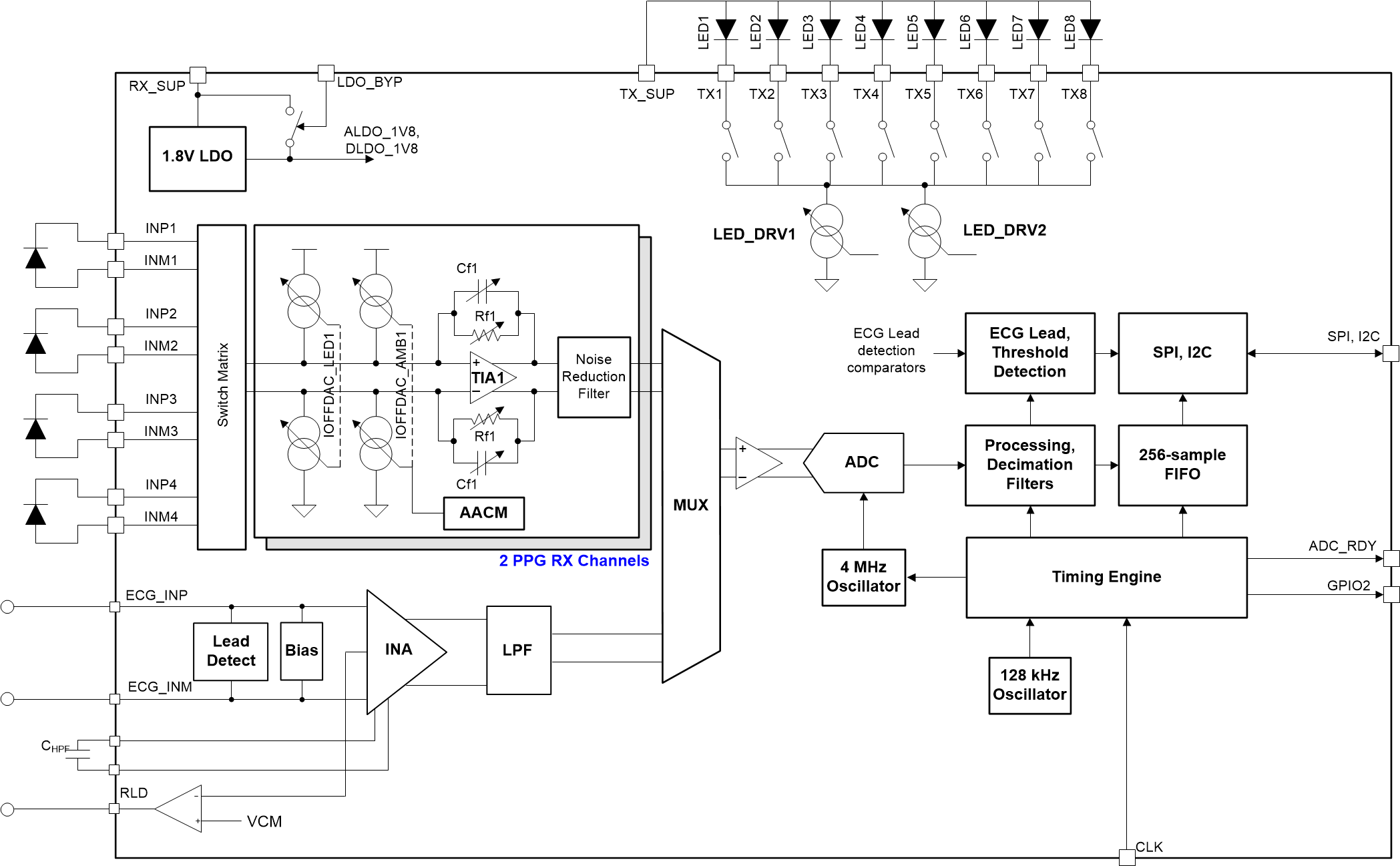

AFE4950 器件是一款用于同步采集 PPG 和 ECG 信号的模拟前端 (AFE)。该器件还可用于心率监测 (HRM) 和外周毛细血管氧饱和度 (SpO2) 测量等光学生物传感应用。ECG 信号链支持双电极和三电极配置，并具有集成式右腿驱动 (RLD) 缓冲器。ECG 信号链还可用于以较低功耗连续监测一对电极间的阻抗。

支持同时且同步采集多达 24 个 PPG 和单引线 ECG 信号。
在每个相位内均可实现灵活的 8 个 LED、4 个 PD 分配
ECG 信号链：
- 频率高达 2kHz 的单引线 ECG 信号采集
- 用于驱动第三电极的 RLD 输出
- 输入噪声：0.7µVrms
- 支持高达 ±0.65V 的差分直流失调电压和 +/-0.55V 的共模范围
- 可编程 INA 增益：11、21
- 可实现快速饱和恢复的高通滤波器
- 集成式 300Hz 抗混叠低通滤波器
- 交流、直流导联脱落检测：2.9nA 至 92.5nA
- 低功耗持续导联接通检测
阻抗信号链
- 可对 2 个电极之间的阻抗进行持续低功耗监控
- 7MΩ 范围
- 620kΩ 上具有 300Ω 噪声
PPG 发送器：
- 8 位可编程 LED 电流，可调范围为 25mA 至 250mA
- 并行点亮两个 LED 的模式
- 支持 8 个采用共阳极配置的 LED，适用于 SpO2、多波长 HRM
PPG 接收器：
- 2 个并行接收器（两组 TIA/滤波器）
- 支持到每个接收器的 4 路时分多路复用光电二极管输入
- 每个 TIA 输入端的 8 位环境失调电压减法（256µA 范围）
- 8 位 LED 失调电压减法 DAC（64µA 范围）
- TIA 输入端的自动环境消除和动态 LED 直流消除
- 在高达 10Hz 的频率下，环境抑制接近 100dB
- 具有可编程带宽的噪声滤波功能
- 跨阻增益：3.7kΩ 至 1MΩ
精确、连续的心率监测：
- 在 16µA PD 电流下系统 SNR 高达 109dB
- 用于在可穿戴设备上持续运行的低电流，其典型值为：LED 为 15µA，接收器为 20µA
外部时钟和内部振荡器模式
以与系统主时钟同步的方式采集数据
采样深度为 256 的 FIFO
SPI、I²C 接口：可通过引脚进行选择
2.6mm × 2.5mm DSBGA 封装，0.4mm 间距
电源：Rx：1.7V-1.9V（LDO 旁路）；1.9V-3.6V（LDO 使能），Tx：3V-5.5V，IO：1.7-RX_SUP

Applications	1-lead ECG, BP, Dry electrode ECG, HRV, Optical-HRM, SpO2, Vo2 max
Number of input channels	4
Resolution (Bits)	22
Number of LEDs	8
Interface type	I2C, SPI
Operating temperature range (°C)	-40 to 85
Rating	Catalog

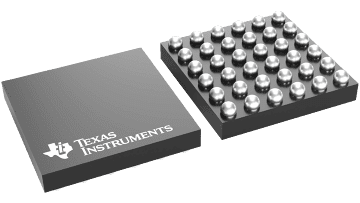

DSBGA (YBG)

5.76 mm² 2.4 x 2.4
