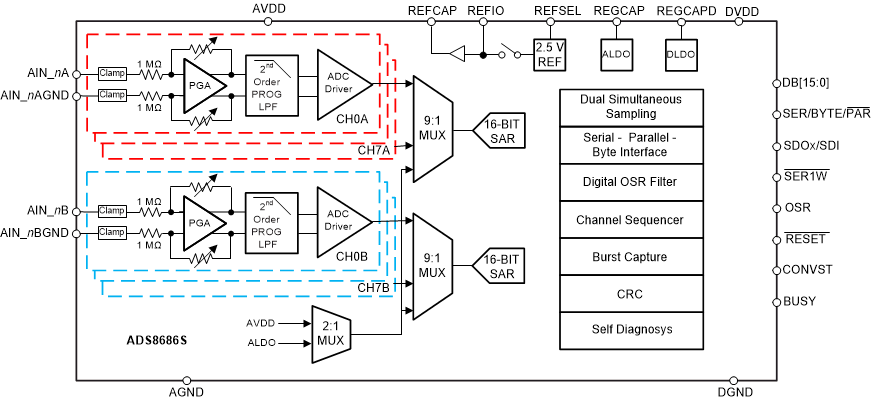

ADS8686S 是基于双路同步采样 16 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 16 通道数据采集 (DAQ) 系统。 ADS8686S 的每个通道都具有一个完整的模拟前端，其中包含输入钳位、1MΩ 输入阻抗、独立的可编程增益放大器 (PGA)、可编程低通滤波器和 ADC 输入驱动器。该器件还具有一个低漂移高精度电压基准以及一个用于驱动 ADC 的缓冲器。凭借支持串行、并行和字节通信的灵活数字接口，该器件可用于各种主机控制器。
ADS8686S 可配置为接受 ±10V、±5V 或 ±2.5V 双极输入，并使用单个 5V 电源提供 20%的超量程选项。高输入阻抗允许与传感器和变压器直接连接，从而无需使用外部驱动器电路。 ADS8686S 具有高度可配置的通道序列发生器，可减少后端控制器或处理器上的定序开销。 ADS8686S 器件能够实现高性能、高精度以及零延迟转换，是多种工业应用的理想之选。
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 1000 |
| Number of input channels | 16 |
| Interface type | Byte-Wide, Parallel, SPI |
| Architecture | SAR |
| Input type | Single-ended |
| Multichannel configuration | Multiplexed, Simultaneous Sampling |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 10 |
| Input voltage range (min) (V) | -10 |
| Features | Over-Voltage Protection, PGA |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 296.98 |
| Analog supply (min) (V) | 4.75 |
| Analog supply voltage (max) (V) | 5.25 |
| SNR (dB) | 91.9 |
| Digital supply (min) (V) | 1.71 |
| Digital supply (max) (V) | 5.25 |

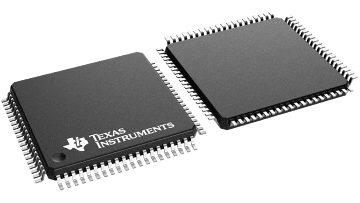

| LQFP (PZA) | 80 | 256 mm² 16 x 16 |
