ADS131M06 是一款 six 通道、同步采样、24 位、Δ-Σ 模数转换器 (ADC)，具有宽动态范围、低功耗和电能测量特定功能，因此非常适合电能计量、功率计量和断路器应用。ADC 输入可以直接连接到电阻分压器网络或电源变压器来测量电压，或连接到电流互感器或 Rogowski 线圈来测量电流。
单独 ADC 通道可以根据传感器输入进行独立配置。低噪声、可编程增益放大器 (PGA) 提供了从 1 到 128 的增益，以放大低电平信号。此外，该器件集成了通道间相位校准、偏移和增益校准寄存器，有助于消除信号链误差。
该器件集成了低漂移、1.2V 基准，减小了印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射中可选的循环冗余校验 (CRC) 可以确保通信完整性。

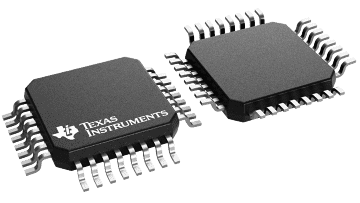

完整的模拟前端 (AFE) 采用 32 引脚 TQFP 封装或无引线 32 引脚 WQFN 封装，额定工业级温度范围为 –40°C 至 +125°C。
| Resolution (Bits) | 24 |
| Sample rate (max) (ksps) | 32 |
| Number of input channels | 6 |
| Interface type | SPI |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Simultaneous Sampling |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 3.6 |
| Input voltage range (min) (V) | -1.3 |
| Features | PGA, Small Size |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 5 |
| Analog supply (min) (V) | 2.7 |
| Analog supply voltage (max) (V) | 3.6 |
| SNR (dB) | 101 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 3.6 |
| TQFP (PBS) | 32 | 49 mm² 7 x 7 |
| WQFN (RSN) | 32 | 16 mm² 4 x 4 |
