ADS7142-Q1

ADS7142-Q1

正在供货

具有可编程阈值和主机唤醒功能的汽车类 2 通道 12 位、140kSPS、I2C 兼容型 ADC

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

ADS7142-Q1 是 12 位 140kSPS 逐次逼近型寄存器 (SAR) 模数转换器 (ADC),可以自主监测信号,同时更大限度地提高系统功率、可靠性和性能。该器件使用具有可编程高低警报阈值、迟滞和事件计数器的数字窗口比较器,实施每通道事件触发的中断。器件包含一个在 SAR ADC 前端的双通道模拟多路复用器,然后是一个用于转换和捕捉传感器数据的内部数据缓冲器。

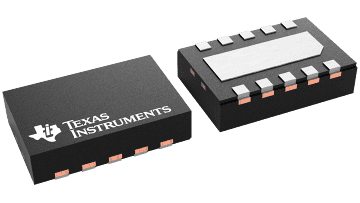

ADS7142-Q1 提供 10 引脚 WSON 封装,可以实现功耗低至 900nW。该器件体积小巧,功耗低,非常适合空间受限型应用。

  • 符合面向汽车应用的 AEC-Q100 标准:
    • 温度等级 1:–40°C 至 +125°C,TA
  • 提供功能安全型
    • 有助于进行功能安全系统设计的文档
  • 小封装尺寸:3mm × 2mm
  • 12 位无噪声分辨率
  • 采样率高达 140kSPS
  • 高效的主机休眠和唤醒:
    • 自主监控功耗为 900nW
    • 用于事件触发主机唤醒的窗口比较器
  • 独立的配置和校准:
    • 双通道、伪差分或接地感应输入配置
    • 用于校准的可编程阈值
    • 内部校准改善了失调电压和漂移
  • 错误触发防护:
    • 每个通道的可编程阈值
    • 用于实现抗噪性能的可编程迟滞
    • 用于瞬态抑制的事件计数器
  • I2C 接口:
    • 兼容 1.65V 至 3.6V 的电压范围
    • 8 个可配置地址
    • 高达 3.4MHz(高速)
  • 模拟电源:1.65V 至 3.6V
Resolution (Bits)12
Sample rate (max) (ksps)140
Number of input channels2
Interface typeI2C
ArchitectureSAR
Input typePseudo-Differential, Single-ended
Multichannel configurationMultiplexed
RatingAutomotive
TI functional safety categoryFunctional Safety-Capable
Reference modeSupply
Input voltage range (max) (V)3.6
Input voltage range (min) (V)0
FeaturesComparator, Oscillator, Small Size
Operating temperature range (°C)-40 to 125
Power consumption (typ) (mW)0.0009
Analog supply (min) (V)1.65
Analog supply voltage (max) (V)3.6
SNR (dB)71.5
Digital supply (min) (V)1.65
Digital supply (max) (V)3.6
WSON (DQC)106 mm² 3 x 2
