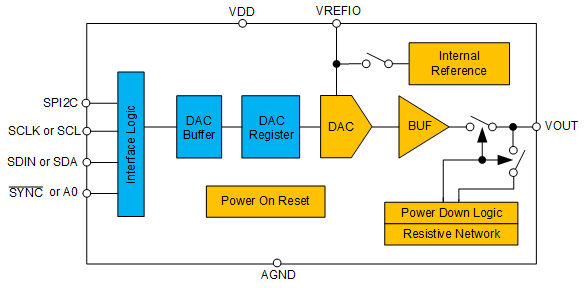

DAC80501、DAC70501 和 DAC60501 (DACx0501) 数模转换器 (DAC) 分别为 16 位、14 位和 12 位的高精度、低功耗、电压输出器件。DACx0501 按设计要求具有单调性，并可提供低于 1LSB 的线性度。这些器件包括一个 2.5V、5ppm/°C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程输出电压范围。DACx0501 采用了上电复位 (POR) 电路，可确保 DAC 输出以零电平或中间电平上电，并在向器件写入有效代码之前一直保持该电平。这类器件消耗 1mA 的低电流，并具有断电功能，可在 5V 时将电流消耗降至 15µA（典型值）。
DACx0501 的数字接口可通过 SPI2C 引脚配置为 SPI 或 I 2C 模式。在 SPI 模式下，DACx0501 使用一个在高达 50MHz 的时钟频率下运行的通用 3 线制串行接口。在 I 2C 模式下，DACx0501 可在标准模式 (100Kbps)、快速模式 (400Kbps) 和快速+ 模式 (1.0Mbps) 下运行。
| Resolution (Bits) | 14 |
| Number of DAC channels | 1 |
| Interface type | I2C, SPI |
| Output type | Buffered Voltage |
| Settling time (µs) | 5 |
| Features | Reset to Mid-Scale, Small Size |
| Reference type | Ext, Int |
| Architecture | R-2R |
| Rating | Catalog |
| Output range (max) (mA/V) | 5.5 |
| Output range (min) (mA/V) | 0 |
| Power consumption (typ) (mW) | 1.8 |
| Operating temperature range (°C) | -40 to 125 |
| VSSOP (DGS) | 10 | 14.7 mm² 3 x 4.9 |

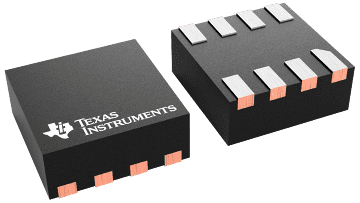

| WSON (DQF) | 8 | 4 mm² 2 x 2 |
