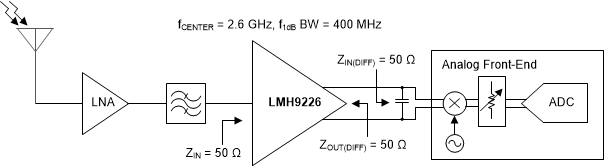

LMH9226 是一款高性能、单通道、单端 50Ω 输入至差分 50Ω 或 100Ω 输出的射频增益块放大器，支持 2.3GHz 至 2.9GHz 频段。该器件非常符合 5G m-MIMO 或小型蜂窝基站 应用的要求。该器件集成了具有无源平衡-非平衡变压器的单端输入和输出射频增益块功能，它主要用于接收器信号链末级，以驱动模拟至差分转换器 (ADC) 差分输入的满量程电压。

LMH9226 提供 17dB 的典型增益，且在 2.6GHz 下具有 35dBm 输出 IP3 的出色线性性能，而且噪声系数在整个 400MHz 1dB 带宽范围内低于 3dB。该器件的单端输入内部匹配 50Ω 阻抗。差分输出可轻松连接 50Ω 阻抗，无需任何外部匹配电路。如需匹配 100Ω 阻抗，则需要外部匹配电路，这通常会在 2.6GHz 下产生 0.3dB 增益损失。

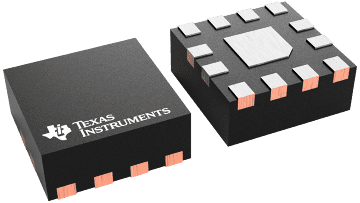

该器件使用 3.3V 单电源供电，产生旁路功耗约 275mW，因此适用于高密度 5G 大规模多输入多输出 (MIMO) 应用。此外，该器件采用节省空间的 2mm × 2mm、12 引脚 WQFN 封装。该器件的额定工作温度高达 105°C，可提供稳健的系统设计。符合 JEDEC 标准的 1.8V 断电引脚可为该器件快速断电和上电，适用于时分双工 (TDD) 系统。
