ADS9224R

正在供货

具有内部基准电压和增强型 SPI 的 16 位、3MSPS、双通道、同步采样 SAR ADC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

ADS92x4R 是一款引脚兼容型高速双通道同步采样模数转换器 (ADC)，具有集成基准电压和基准电压缓冲器。该器件可由 5V 单电源供电运行，支持单极和全差分模拟输入信号，具有出色的直流和交流规格。该器件具有高达 1.5MHz 的模拟输入频率，交流性能出色，因此适合高带宽数据采集 (DAQ) 系统。

该器件支持 SPI 兼容串行（增强型 SPI）和字节宽并行接口，因此易于与多种微控制器、数字信号处理器 (DSP) 和现场可编程门阵列 (FPGA) 搭配使用。此器件还支持数据平均功能，该功能可提升高噪声环境中的交流性能。

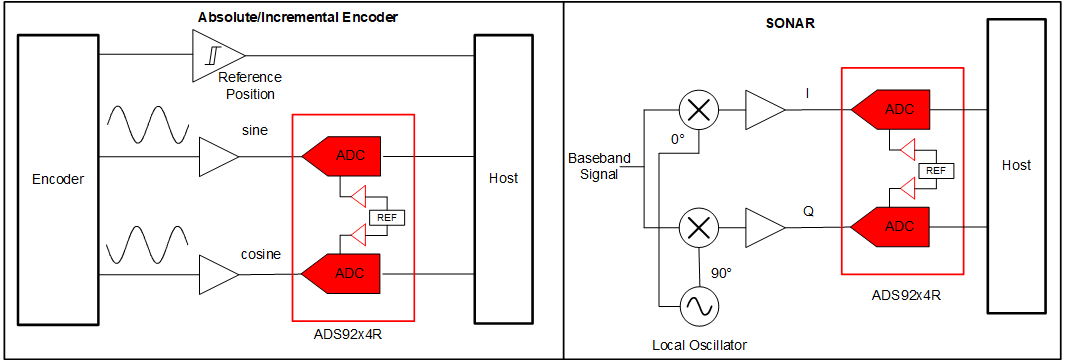

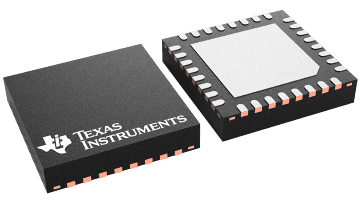

该器件采用节省空间的 5mm × 5mm VQFN 封装。ADS92x4R 的额定扩展温度范围为 –40°C 至 +125°C。

高分辨率、高吞吐量：
- ADS9224R：16 位、3MSPS、低延迟：333ns
- ADS9234R：14 位、3.5MSPS、低延迟：285ns
两个单极、完全差分同步采样通道
出色的直流和交流性能：
- ADS9224R：
  - 16 位 NMC DNL，±2LSB 最大 INL
  - 94dB SNR、–109dB THD
  - 1MHz 时为 88dB SINAD
- ADS9234R：
  - 14 位 NMC DNL，±1LSB 最大 INL
  - 85.6dB SNR、–106dB THD
  - 1MHz 时为 84dB SINAD
特性集成：
- 内部基准和基准缓冲器
- 用于设置共模的内部 REFby2 缓冲器
- 数据平均
适用于 MCU 和 FPGA 的增强型 SPI 接口：
- 宽读取周期，可借助 MCU 读取数据
- 用于通过数字隔离器进行数据传输的时钟重计时器
- 适用于 FPGA 的 DDR 模式
- 并行字节模式，方便对接
扩展温度范围：–40°C 至 +125°C

Resolution (Bits)	16
Sample rate (max) (ksps)	3000
Number of input channels	2
Interface type	Enhanced SPI, SPI
Architecture	SAR
Input type	Differential
Multichannel configuration	Simultaneous Sampling
Rating	Catalog
Reference mode	Internal
Input voltage range (max) (V)	5.5
Input voltage range (min) (V)	0
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	120
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	5.5
SNR (dB)	93.5
Digital supply (min) (V)	1.65
Digital supply (max) (V)	5.5

VQFN (RHB)

25 mm² 5 x 5
