ADS125H02

正在供货

产品详情

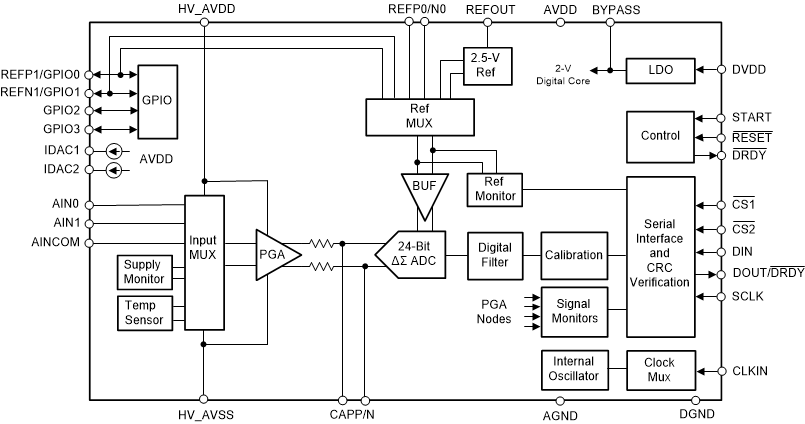

ADS125H02 是一款 ±20V 输入、24 位、Δ-Σ 模数转换器 (ADC)。该 ADC 配备低噪声可编程增益放大器 (PGA)、内部基准电压、时钟振荡器和信号或基准电压超范围监控器。

与分立的解决方案相比，该产品将一个宽输入电压范围、±18V PGA 和 ADC 集成到单个封装中，可将电路板面积减小最多 50%。

具有 0.125 至 128 的可编程增益（相当于 ±20V 至 ±20mV 的等效输入范围），因而无需外部衰减器或外部增益级。1GΩ 的最低输入阻抗可减小由传感器负载导致的误差。而且，由于具备低噪声和低漂移性能，因而能直接连接桥、电阻式温度检测器 (RTD) 和热电偶传感器。

数字滤波器可减弱数据速率 ≤ 50SPS 或 60SPS 时的 50Hz 和 60Hz 线路周期噪声，以减小测量误差。滤波器还可提供无延迟转换数据，从而在通道定序期间实现高数据吞吐量。

ADS125H02 采用 5mm × 5mm VQFN 封装，额定工作温度范围为 –40°C 至 +125°C。

±20V 输入、24 位 Δ-Σ ADC
可编程数据速率：2.5SPS 至 40000SPS
高压高阻抗 PGA：
- 差分输入范围：高达 ±20V
- 可编程增益：0.125 至 128
- 共模输入电压：高达 ±15.5V
- 输入阻抗：1GΩ（最小值）
高性能 ADC：
- 输入噪声：45nV_RMS (20SPS)
- CMRR：105dB
- 在 50Hz、60Hz 下的常规模式抑制：95dB
- 温漂：5nV/°C
- 增益漂移：1ppm/°C
- 积分非线性 (INL)：2ppm
集成特性和诊断功能：
- 2.5V 基准：3ppm/°C 漂移
- 时钟振荡器：2.5% 误差（最大值）
- 激励电流源
- GPIO 可驱动外部多路复用器
- 信号和基准电压监控器
- 循环冗余校验 (CRC)
电源：
- AVDD：4.75V 至 5.25V
- DVDD：2.7V 至 5.25V
- HVDD：±5V 至 ±18V
工作温度：–40°C 至 +125°C
5mm × 5mm VQFN 封装

Resolution (Bits)	24
Sample rate (max) (ksps)	40
Number of input channels	2
Interface type	SPI
Architecture	Delta-Sigma
Input type	Differential, Single-ended
Multichannel configuration	Multiplexed
Rating	Catalog
Reference mode	External, Internal
Input voltage range (max) (V)	15.5
Input voltage range (min) (V)	0
Features	50/60 Hz Rejection, Excitation Current Sources (iDACs), GPIO, Oscillator, PGA, Temp Sensor
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	45
Analog supply (min) (V)	-18, 0
Analog supply voltage (max) (V)	18, 36
Digital supply (min) (V)	2.7
Digital supply (max) (V)	5.25

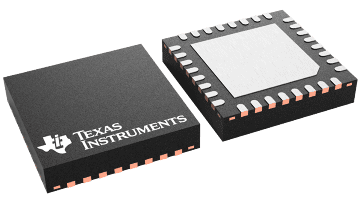

VQFN (RHB)

25 mm² 5 x 5
