AFE7422

正在供货

产品详情

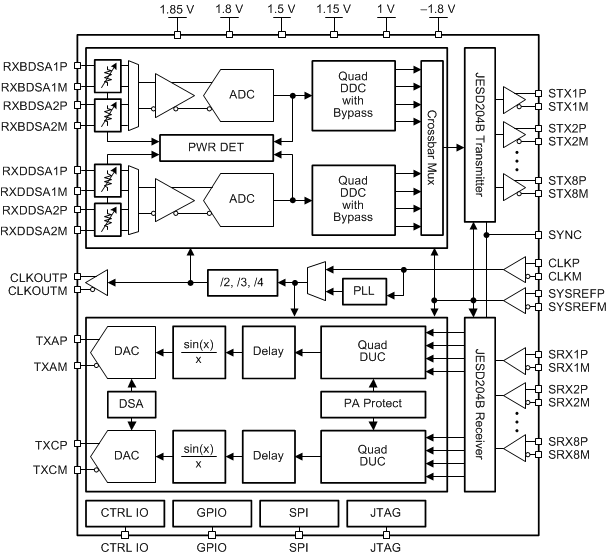

AFE7422 是具有 14 位 9GSPS DAC 和 14 位 3GSPS ADC 的双路通道宽频带射频采样模拟前端 (AFE)。可在高达 6GHz 的射频下工作，此器件支持直接射频采样到 C 频带，无需其他频率转换阶段。密度和灵活性的改进实现了对高通道数、多任务系统的支持。

DAC 信号路径支持插值和数字上变频选项，提供高达 1200MHz 信号带宽。差动输出路径包括支持输出功率调优的数字步进衰减器 (DSA)。

每个 ADC 输入路径包括一个双通道 DSA 和射频数字功率检测器。灵活的抽取选项提供数据带宽优化，并且抽取旁路模式也可用于最大信号带宽。

8 通道 (8 TX + 8 RX) 子类 1 兼容性 JESD204B 接口运行速度高达 15Gbps。可旁路片上 PLL 通过可选时钟输出简化时钟运行。

两通道、14 位 9GSPS DAC
- 信号带宽高达 1200MHz
- 每通道 1个 DSA 调节输出功率
两通道、14 位 3GSPS ADC
- 信号带宽高达 1500MHz
- NSD：–151dBFS/Hz
- f_IN = 2.6GHz、–3dBFS 时的交流性能
  - SNR：55dBFS
  - SFDR：73dBc HD2 和 HD3
  - SFDR：91dBc（最严重毛刺）
- 每通道 2 个 DSA 扩展动态范围
- 射频和数字功率检测器
射频频率范围：10MHz 至 6GHz
快速跳频 < 1µs
接收数字信号路径：
- 每个 ADC 连接可旁路的四通道 DDC
- 每个 DDC 有 3 个相位同调 32 位 NCO
- 抽取率：2 倍至 32 倍
发送数字信号路径：
- 每个带有 32 位 NCO 的 DAC 连接四通道 DUC
- 插值率：6 倍至 36 倍
- Sin(x)/x 校正和可配置延迟
- 功率放大器保护 (PAP)
JESD204B 接口：
- 8 个高达 15Gbps 的收发器
- 子类 1 多芯片同步
时钟：
- 具有旁路选项的内部 PLL 和 VCO
- 利用时钟分频器产生最高为 3GHz 的时钟输出
DAC 功耗：9GSPS 时为 1.8W/ch
ADC 功耗：3GSPS 时为 1.9W/ch

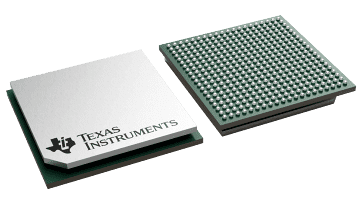

封装：17mm x 17mm FC BGA，0.8mm 间距

Applications	General purpose
Number of TXs and RXs	2 TX
Number of DUCs per TX	2
Number of DDCs per RX	2
RF frequency (max) (MHz)	6000
RF frequency (min) (MHz)	10
Operating temperature range (°C)	-40 to 85
Rating	Catalog

FCBGA (ABJ)	400	289 mm² 17 x 17
FCBGA (ALK)	400	289 mm² 17 x 17
