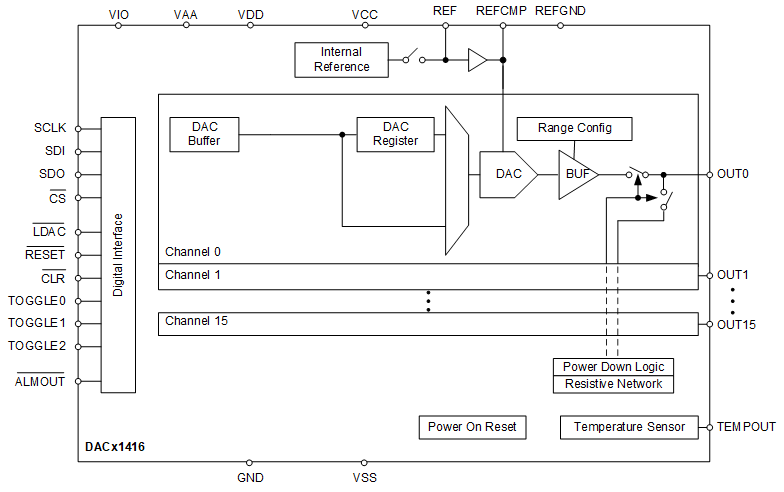

DAC81416、DAC71416 和 DAC61416 (DACx1416) 是具有引脚兼容性和 16 位、14 位、12 位分辨率的 16 通道缓冲高电压输出数模转换器 (DAC) 系列产品。DACx1416 包括一个低漂移 2.5V 内部电压基准，因此在大多数应用中无需使用外部精密基准。这些器件具有单调性，并能提供 ±1LSB INL 的高线性度。
用户可自行选择输出配置，包括满量程双极输出电压 ±20V、±10V、±5V 或 ±2.5V，以及满量程单极输出电压 40V、20V、10V 和 5V。而且，每个 DAC 通道的满量程输出范围都是独立可编程的。集成的 DAC 输出缓冲器可实现高达 25 mA 的灌电流或拉电流，从而减少了对额外的运算放大器的需求。每个通道对都可进行相应配置，从而提供经过失调校准的差分输出。通过三个专用 A-B 切换引脚，可以生成最多具有三种频率的抖动信号。
DACx1416 包含的上电复位电路可在上电时将 DAC 输出端连接至接地端。输出端会保持该状态，直至器件寄存器得到适当的运行配置。
与 DACx1416 之间的通信通过一个支持 1.7V 至 5.5V 工作电压的 4 线制串行接口进行。
| Resolution (Bits) | 14 |
| Number of DAC channels | 16 |
| Interface type | SPI |
| Output type | Buffered Voltage |
| Settling time (µs) | 12 |
| Features | Integrated Temp Sensor |
| Reference type | Int |
| Architecture | R-2R |
| Rating | Catalog |
| Output range (max) (mA/V) | 20 |
| Output range (min) (mA/V) | -20 |
| Power consumption (typ) (mW) | 530 |
| Operating temperature range (°C) | -40 to 125 |
| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
