ADS52J65 8 通道 16 位模数转换器 (ADC) 采用 CMOS 工艺和创新型电路技术。该器件的工作功耗很低，使用 2Vpp 满量程输入，并提供极高的信噪比 (SNR) 性能。该器件在 5MHz 时提供 80dBFS 的空闲 SNR 和 78dBFS 的满量程 SNR。250MHz 的高输入带宽使得该器件适合于广泛的 应用，例如高频医疗超声、磁共振成像和多通道数据采集。该 ADC 集成了一个经过修整来匹配不同器件的内部基准。

ADS52J65 具有先进的数字 特性，包括带有分数抽取滤波器的数字 I/Q 解调器。该器件使用 8B 转 10B 格式对来自各个通道的 ADC 数据进行编码，使用电流模式逻辑 (CML) 输出缓冲器将这些数据作为串行器/解串器数据流发送，并遵循 JESD204B 标准。来自所有八个通道的 ADC 数据可通过单个 CML 缓冲器（单信道串行器/解串器）输出，数据速率限制为最高 12.8Gbps。使用串行器/解串器输出可减少接口线的数量。这样，与低功耗设计一起，可将八个通道封装在一个 9mm × 9mm 的 VQFN 封装内，从而实现高密度系统集成。ADS52J65 还支持通过四个 CML 缓冲器（四信道串行器/解串器）发送所有 ADC 数据的模式，因此可使低成本 FPGA 的每通道串行器/解串器数据速率降低。

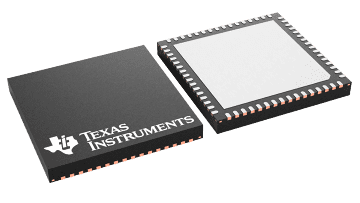

ADS52J65 采用非磁性 VQFN 封装，此类封装不会产生任何磁性干扰。该器件的额定温度范围为 –40°C 至 +85°C。
