ADS8168

正在供货

产品详情

ADS816x 是一系列 16 位、8 通道、高精度逐次逼近型寄存器 (SAR) 模数转换器 (ADC)，该器件由 5V 单电源供电，具有 (ADS8168)
500kSPS (ADS8166) 和 250kSPS (ADS8166)的总吞吐量。

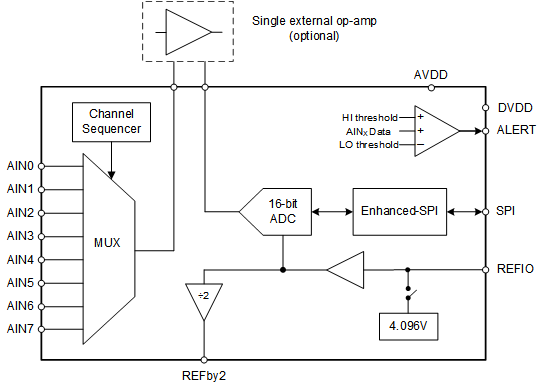

输入多路复用器支持更长的建立时间，这使得驱动模拟输入更加容易。多路复用器和 ADC 模拟输入的输出可作为器件引脚提供。该配置使一个 ADC 驱动器运算放大器可用于多路复用器的全部八路模拟输入。

ADS816x 具有一个数字窗口比较器，其中每个模拟输入通道具有可编程高低警报阈值。具有可编程警报阈值的单运算放大器解决方案可实现低功耗、低成本且具有最小外形尺寸的应用。

紧凑的低功耗数据采集系统：
- 多路复用器输出引脚支持单个外部驱动器放大器
- 16 位 SAR ADC
- 低漂移集成基准和缓冲器
- 适用于模拟输入直流偏置的 0.5 × V_REF 输出
出色的交流和直流性能：
- SNR：92dB，THD：–110dB
- INL：±0.3LSB，16 位，无丢失码
具有通道序列发生器的多路复用器：
- 多通道定序选项：
  - 手动模式、动态模式、自动序列模式、自定义通道定序
- 早期开关可实现直接传感器接口
- 动态模式可缩短响应时间
系统监测功能：
- 每通道可编程窗口比较器
- 通过可编程迟滞避免错误触发
增强型 SPI 数字接口：
- 在 16MHz SCLK 下具有 1MSPS 的吞吐量
- 70MHz 高速数字接口
宽工作范围：
- 外部 V_REF 输入范围：2.5V 至 5V
- AVDD 范围：3V 至 5.5V
- DVDD 范围：1.65V 至 5.5V
- 温度范围：–40°C 至 +125°C

Resolution (Bits)	16
Sample rate (max) (ksps)	1000
Number of input channels	8
Interface type	Enhanced SPI, SPI
Architecture	SAR
Input type	Pseudo-Differential, Single-ended
Multichannel configuration	Multiplexed
Rating	Catalog
Reference mode	External, Internal
Input voltage range (max) (V)	5
Input voltage range (min) (V)	0
Features	Comparator
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	30
Analog supply (min) (V)	3
Analog supply voltage (max) (V)	5.5
SNR (dB)	92
Digital supply (min) (V)	1.65
Digital supply (max) (V)	5.5

VQFN (RHB)

25 mm² 5 x 5
