ADS1260 和 ADS1261(ADS126x) 均为包含可编程增益放大器 (PGA) 的精密 40kSPS ΔΣ 模数转换器 (ADC)。这些器件还包含精密的电压基准和内部故障监控器。这些支持传感器的 ADC 可以为要求最严苛的测量（包括称重秤和电阻式温度检测器 (RTD)）提供高精度单芯片解决方案。

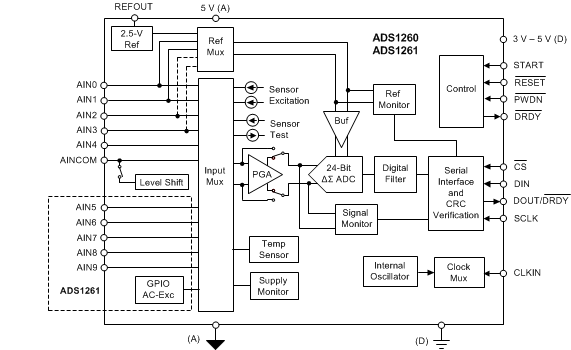

这些 ADC 包含输入信号多路复用器、低噪声 PGA（提供 1 至 128 的增益）、4 位 ΔΣ 调制器、精密电压基准和可编程数字滤波器。
高阻抗 PGA 输入 (1GΩ) 可减小由传感器负载导致的测量误差。ADS1260 支持三路差分输入或五路单端输入。ADS1261 支持五路差分输入或十路单端输入。集成式电流源可简化 RTD 测量。
灵活的数字滤波器可针对单周期稳定转换进行编程，同时能够提供同步 50Hz 和 60Hz 线路周期抑制。信号和基准监控器、温度传感器和 CRC 数据验证可增强数据可靠性。
ADS126x 是引脚兼容的器件，采用 5mm × 5mm VQFN 封装，额定工作温度范围为 –40°C 至 +125°C。
| Resolution (Bits) | 24 |
| Sample rate (max) (ksps) | 40 |
| Number of input channels | 5 |
| Interface type | SPI |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 2.5, 5 |
| Input voltage range (min) (V) | -2.5, 0 |
| Features | 50/60 Hz Rejection, Excitation Current Sources (iDACs), Oscillator, PGA, Temp Sensor |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 20 |
| Analog supply (min) (V) | 4.75 |
| Analog supply voltage (max) (V) | 5.25 |
| Digital supply (min) (V) | 2.7 |
| Digital supply (max) (V) | 5.25 |
| VQFN (RHB) | 32 | 25 mm² 5 x 5 |
