AFE4420

正在供货

具有 FIFO 功能且适用于多传感器可穿戴光学心率监测的超小型集成式 AFE

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

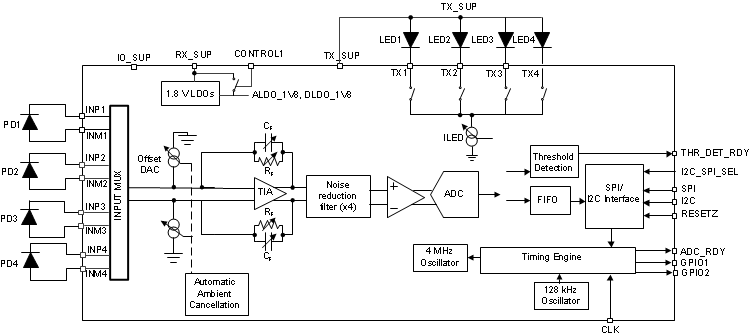

AFE4420 是一款面向光学生物传感应用的模拟前端 (AFE)，例如心率监测 (HRM) 和血氧饱和度 (SpO2) 测量。该器件支持多达四个可切换发光二极管 (LED) 和四个光电二极管。可以定义多达 16 个信号相位，并且可以以同步方式从每个相位获取信号，并将其存储在 128 样本的先入先出 (FIFO) 块中。FIFO 可通过 I2C 或 SPI 接口读取。这款 AFE 还配有具有 8 位电流控制功能的全集成 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。

支持多达 16 个相位的信号采集
在每个相位内均可实现灵活的 LED 和 PD 分配
精确、连续的心率监测：
- 高达 100dB 的动态范围
- 以低电流在可穿戴设备上持续运行，其典型值为：
  - LED 为 15µA，接收器为 20µA
发送器：
- 支持共阳极 LED 配置
- 8 位可编程 LED 电流，可调范围为 50mA 至 200mA
- 并行点亮两个 LED 的模式
- 可编程 LED 导通时间
- 同时支持 4 个 LED，适用于优化型 SpO2、HRM 或多波长 HRM
- 可编程控制信号，使用外部 SPDT 开关可运行多达 8 个 LED
接收器：
- 支持 4 路时分多路复用光电二极管输入
- TIA 输入端的独立直流失调消减 DAC，用于每个 LED 和环境光相位，具有 7 位控制功能且范围高达 ±254µA
- 跨阻增益：10kΩ 至 2MΩ
- ADC 输出端的数字环境消减，可抑制环境噪声
- 具有可编程带宽的噪声滤波器
支持外部时钟和内部振荡器模式
自动环境消除模式 (AACM)，可增大接收器的动态范围
具有灵活中断生成功能的两个可编程 GPIO 引脚
采样深度为 128 的 FIFO
I²C、SPI 接口：可通过引脚进行选择
工作温度范围：–40°C 至 +85°C
2.6mm × 2.1mm DSBGA 封装，0.4mm 间距
电源：
- Rx：
  - 1.7V 至 1.9V（LDO 旁路）
  - 1.9V 至 3.6V（LDO 已启用）
- Tx：3V 至 5.5V
- IO：1.7V 至 RX_SUP

Applications	Optical-HRM
Number of input channels	4
Resolution (Bits)	22
Number of LEDs	4
Interface type	I2C
Operating temperature range (°C)	-40 to 85
Rating	Catalog

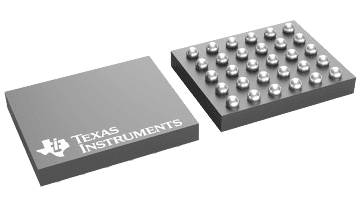

DSBGA (YZ)

4.8 mm² 2.4 x 2
