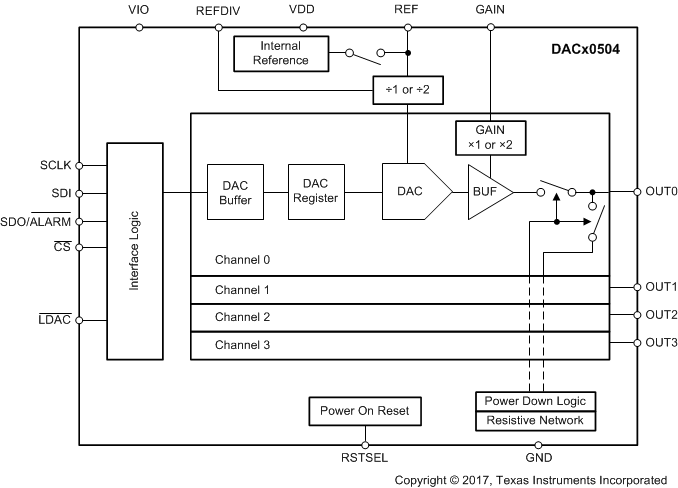

DAC80504、DAC70504 和 DAC60504 (DACx0504) 是引脚兼容系列低功耗、四通道、缓冲电压输出的数模转换器 (DAC)，具有 16、14 和 12 位分辨率。DACx0504 包括一个低漂移 2.5V 内部基准电压，大多数应用中无需使用外部精度 基准. 用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。这些器件由 2.7V 至 5.5V 单电源供电，具有指定单调性，并能提供 ±1LSB INL 的高线性度。
通过一个运行时钟速率为 50MHz 的 4 线制串行接口与 DACx0504 通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 电压范围内运行。DACx0504 灵活接口使其能够用于广泛的行业标准微处理器和微控制器。
DACx0504 采用了上电复位电路，上电后可以将 DAC 输出保持在零电平或中间电平，直到在器件中写入一个有效代码。这些器件在 5.5V 时消耗 0.7mA/通道的低电流，因此非常适用于依靠电池供电的设备。每通道断电特性可将器件电流消耗量降低至 15µA。
DACx0504 可在 –40°C 至 +125°C 的温度范围内正常运行，采用 3mm × 3mm QFN 小型封装。
| Resolution (Bits) | 14 |
| Number of DAC channels | 4 |
| Interface type | SPI |
| Output type | Buffered Voltage |
| Settling time (µs) | 5 |
| Features | Reset to Mid-Scale, Small Size |
| Reference type | Int |
| Architecture | R-2R |
| Rating | Catalog |
| Output range (max) (mA/V) | 5 |
| Output range (min) (mA/V) | 0 |
| Sample/update rate (Msps) | 0.2 |
| Power consumption (typ) (mW) | 17 |
| Operating temperature range (°C) | -40 to 125 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
