DACx0508 是低功耗八通道缓冲电压输出数模转换器 (DAC) 引脚兼容系列中的一员，具有 16/14/12 分辨率。DACx0508 包括一个 2.5V（5ppm/°C）内部基电压准，消除了大多数 应用中所需的外部精密基准。用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。该器件由单个 2.7V 至 5.5V 电源供电，具有单调性，并能提供 ±1 LSB INL 的高线性度。
DACx0508 通过一个运行时钟速率高达 50MHz 的串行接口进行通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 范围内运行。DACx0508 灵活接口支持使用广泛的行业标准微处理器和微控制器。
DACx0508 采用了上电复位电路，以便进行上电并将 DAC 输出保持在零电平或中间电平，直到在该器件中写入一个有效代码。该器件耗用低至 0.6mA/通道 (5.5V) 的电流，因此适用于依靠电池供电的设备。按通道断电功能将器件电流消耗量降低至 15µA。
DACx0508 采用小型封装，可在 –40°C 至 +125°C 的温度范围内正常运行。
| Resolution (Bits) | 12 |
| Number of DAC channels | 8 |
| Interface type | SPI |
| Output type | Buffered Voltage |
| Settling time (µs) | 5 |
| Features | Reset to Mid-Scale, Small Size |
| Reference type | Ext, Int |
| Architecture | R-2R |
| Rating | Catalog |
| Output range (max) (mA/V) | 5 |
| Output range (min) (mA/V) | 0 |
| Sample/update rate (Msps) | 1 |
| Power consumption (typ) (mW) | 33 |
| Operating temperature range (°C) | -40 to 125 |

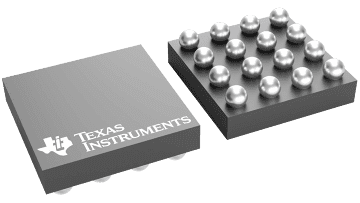

| DSBGA (YZF) | 16 | 4.8125 mm² 1.75 x 2.75 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
