ADS7046

正在供货

12 位 3MSPS 单端输入小型低功耗 SAR ADC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

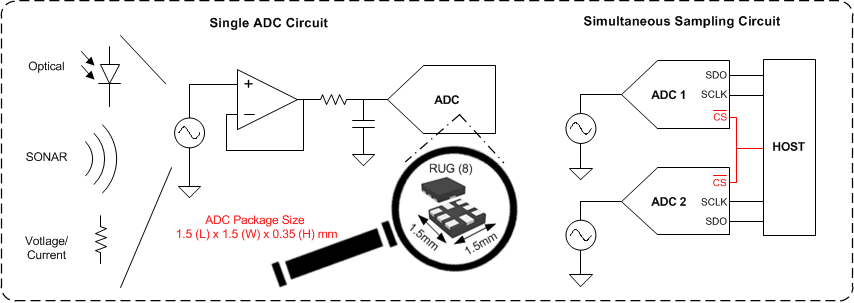

ADS7046 器件属于引脚对引脚兼容的高速低功耗、单通道逐次逼近型寄存器 (SAR) 类型的模数转换器 (ADC) 系列。该器件系列包含多个分辨率、吞吐量和模拟输入型号（有关器件列表，请参阅表格1）。

ADS7046 是一款 12 位 3 MSPS SAR ADC，支持0V 到 AVDD 范围内的单端输入，AVDD 的范围为2.35V 至 3.6V。

内部失调电压校准功能在整个 AVDD 和工作温度范围内可保持优异的失调电压规格。

该器件支持由 CS 和 SCLK 信号控制的兼容 SPI 的串行接口。输入信号通过 CS 下降沿进行采样，而 SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至 3.6V），可直接连接到各种主机控制器。ADS7046 的标称 DVDD 范围（1.65V 至 1.95V）符合 JESD8-7A 标准。

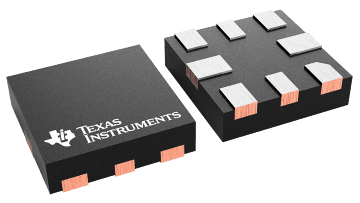

ADS7046 采用 8 引脚小型 X2QFN 封装，可以在广泛的工业温度范围（–40°C 至 +125°C）内正常工作。该器件体积小巧，功耗极低，非常适合需要高速高分辨率数据采集的空间受限型电池供电应用。

3 MSPS 吞吐量
封装尺寸小：
- X2QFN-8 封装 (1.5mm × 1.5mm)
单极输入范围：0V 至 AVDD
宽工作电压范围：
- AVDD：2.35V 至 3.6V
- DVDD：1.65V 至 3.6V（与 AVDD 无关）
- 温度范围：-40°C 至 +125°C
性能优异：
- 12 位 NMC DNL，±0.3-LSB INL
- 71.2dB SINAD（2kHz 时）
- 69.5dB SINAD（1MHz 时）
低功耗：
- 3.8mW（3 MSPS，3.3V AVDD 时）
- 115µW（100kSPS，3.3V AVDD 时）
- 67µW（100kSPS，2.5V AVDD 时）
集成失调电压校准
与 SPI 兼容的串行接口：60MHz
符合 JESD8-7A 标准的数字 I/O

Resolution (Bits)	12
Sample rate (max) (ksps)	3000
Number of input channels	1
Interface type	SPI
Architecture	SAR
Input type	Single-ended
Rating	Catalog
Reference mode	Supply
Input voltage range (max) (V)	3.6
Input voltage range (min) (V)	0
Features	Small Size
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	3.8
Analog supply (min) (V)	2.35
Analog supply voltage (max) (V)	3.6
SNR (dB)	71.2
Digital supply (min) (V)	1.65
Digital supply (max) (V)	3.6

X2QFN (RUG)

2.25 mm² 1.5 x 1.5
