AMC1106 是一款精密 Δ-Σ 调制器，此调制器的输出与输入电路由抗电磁干扰性能极强的电容式隔离层隔开。

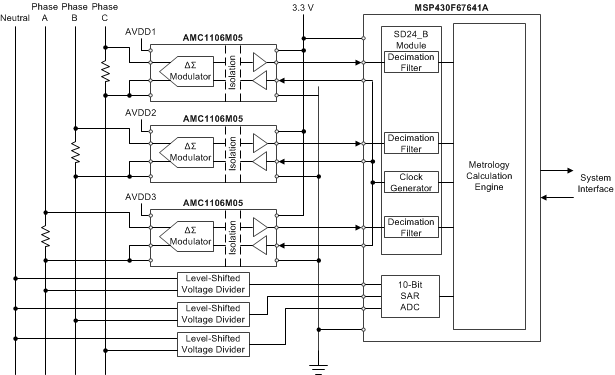

AMC1106 的输入级针对直接连接到分流电阻器或其他低电压等级信号源的情况进行了优化，通常用于多相电量计，可实现出色的交流和直流性能。该器件具有 ±50mV 的低输入电压范围，支持使用具有较小电阻值的分流电阻器来最大限度地降低功率耗散。利用适当的数字滤波器消除 AMC1106 的输出位流。MSP430F67x、TMS320F2807x 和 TMS320F2837x 微控制器以及 AMC1210 均集成了这些数字滤波器，可实现与 AMC1106 的无缝运行。
在高侧，调制器由
3.3V 或 5V 电源 (AVDD) 供电。隔离式数字接口由 3.0V、3.3V 或 5V 电源 (DVDD) 供电。
AMC1106 额定扩展工业运行温度范围为 -40°C 至 +125°C。
| Device type | Current sensing |
| Peak-to-peak input voltage range (V) | 50mV |
| Interface type | Serial CMOS |
| Sample rate (max) (Msps) | 21 |
| Rating | Catalog |
| CMTI (min) (kV/µs) | 15 |
| Number of input channels | 1 |
| Architecture | Delta-Sigma |
| SNR (dB) | 82.5 |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 45 |
| SFDR (dB) | 83 |
| Isolation rating | Basic |
| Withstand isolation voltage (VISO) (Vrms) | 4000 |
| Working isolation voltage (VIOWM) (Vrms) | 600 |
| Transient isolation voltage (VIOTM) (VPK) | 5.657 |
| Creepage (min) (mm) | 8.5 |
| Clearance (min) (mm) | 8.5 |

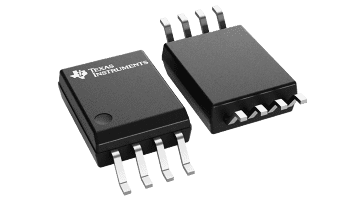

| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
