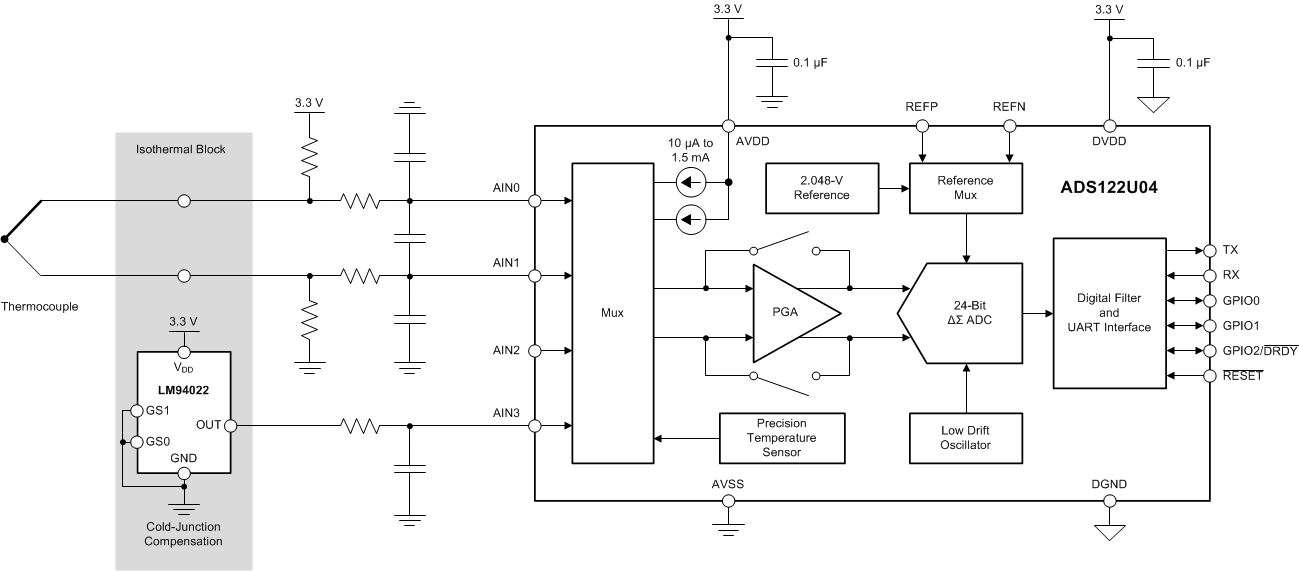

ADS122U04 是一款 24 位精密模数转换器 (ADC)，集成了多种 特性， 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过灵活的输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入、一个低噪声可编程增益放大器 (PGA)、两个可编程激励电流源、一个电压基准、一个振荡器以及一个精密温度传感器。
此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128 的增益。此 PGA 使得 ADS122U04 非常适合可测量小传感器信号的 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和阻性桥式传感器。
ADS122U04 具有 一个 2 线 UART 兼容接口。在需要电隔离的 应用 中，这种通用异步接收器/发送器 (UART) 接口可最大限度地减少数字隔离通道的数量，从而节省成本、减小布板空间和降低功耗。
ADS122U04 采用无引线的 16 引脚 WQFN 或 16 引脚 TSSOP 封装，额定工作温度范围为 –40°C 至 +125°C。
| Resolution (Bits) | 24 |
| Sample rate (max) (ksps) | 2 |
| Number of input channels | 4 |
| Interface type | UART |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 2.85, 5.6 |
| Input voltage range (min) (V) | -2.85, 0 |
| Features | 50/60 Hz Rejection, Excitation Current Sources (iDACs), GPIO, Oscillator, PGA, Small Size, Temp Sensor |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 1.4 |
| Analog supply (min) (V) | 2.3 |
| Analog supply voltage (max) (V) | 5.5 |
| Digital supply (min) (V) | 2.3 |
| Digital supply (max) (V) | 5.5 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
