ADS1287

ADS1287

正在供货

用于地震监测和能源勘探且具有 PGA 的低功耗 1kSPS 单通道 Δ-Σ ADC

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

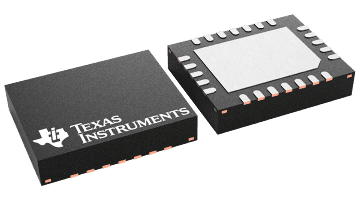

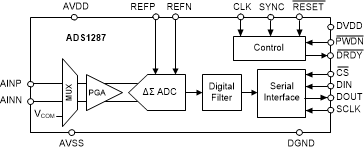

ADS1287 器件是一款低功耗模数转换器 (ADC),配备集成式可编程增益放大器 (PGA) 和有限脉冲响应 (FIR) 数字滤波器。该 ADC 可满足地震监测设备的严苛要求,这种设备需要在功耗较低的情况下实现高精度数字化。

该 ADC 配备 可编程增益的高阻抗互补金属氧化物半导体 (CMOS) 放大器,适用于通过范围较广的输入信号(±2.5V 至 ±0.156V)将地震检波器和水听器传感器直接连接到 ADC。

该 ADC 包含内在稳定的四阶 Delta-Sigma (ΔΣ) 调制器。调制器数字输出由内部的 FIR 数字滤波器过滤和抽取,以生成 ADC 转换结果。

FIR 数字滤波器的数据速率高达每秒 1000 个样本 (SPS)。高通滤波器 (HPF) 可从转换结果中移除直流和低频率分量。片上增益和偏移调节寄存器支持系统校准。

在高分辨率模式下,放大器、调制器和数字滤波器共消耗 4.5mW(低功耗模式下为 2.4mW)。该 ADC 采用紧凑型 5mm × 4mm VQFN 封装。该 ADC 的完全额定工作温度范围为 –40°C 至 +85°C。

  • 可选择工作模式
  • 高分辨率模式:
    • SNR:113dB(1000SPS,增益 = 1)
    • 功耗:4.5mW
  • 低功耗模式:
    • SNR:110dB(1000SPS,增益 = 1)
    • 功耗:2.4mW
  • THD:-115dB
  • CMRR:115dB
  • 高阻抗 CMOS PGA
    • 增益:1、2、4、8 和 16
  • 数据传输速率:62.5SPS 至 1000SPS
  • 灵活的数字滤波器:
    • 正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)(可选)
    • 线性和最小相位响应
    • 可编程高通滤波器
  • 偏移和增益校准
  • 同步控制
  • 与 SPI 兼容的接口
  • 模拟电源:5V 或 ±2.5V
  • 数字电源:2.5V 至 3.3V
Resolution (Bits)24
Sample rate (max) (ksps)1
Number of input channels1
Interface typeSPI
ArchitectureDelta-Sigma
Input typeDifferential
RatingCatalog
Reference modeExternal
Input voltage range (max) (V)1.15, 3.75
Input voltage range (min) (V)-1.6, 1
FeaturesPGA
Operating temperature range (°C)-40 to 85
Power consumption (typ) (mW)4.5
Analog supply (min) (V)-2.5, 0
Analog supply voltage (max) (V)2.5, 5
SNR (dB)119
Digital supply (min) (V)2.25
Digital supply (max) (V)3.6
VQFN (RHF)2420 mm² 5 x 4
