TLV6003

正在供货

产品详情

TLV6003 是一款纳瓦级功耗运算放大器，每个通道仅消耗 980nA 的电流，同时提供极低的最大失调电压。逆向电池保护可在电池安装不当产生过大电流时保护放大器。在恶劣环境下，输入电压可以比正电源轨高 5V，不会损坏器件。

低电源电流与低输入偏置电流耦合，使该器件可与高串联电阻输入源（如 PIR 运动检测仪和一氧化碳传感器）一起使用。在 550µV (25°C) 的低最大失调电压、120dB 的典型 CMRR 和 112dB 的最小开环增益 (2.7V) 情况下可以保持直流精度。

最高额定工作电源电压为 2.5V 至 16V，电气特性在 2.7V、5V 和 15V 下指定。2.5V 工作电压使该器件与锂离子电池供电系统兼容，从而使 TLV6003 成为输入信号增益和低功耗微控制器（如 TI 的 MSP430）缓冲的理想之选。

TLV6003 采用小型 SOT-23 封装。

Number of channels	1
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	16
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.5
Vos (offset voltage at 25°C) (max) (mV)	0.55
GBW (typ) (MHz)	0.0055
Slew rate (typ) (V/µs)	0.0025
Rail-to-rail	In, Out

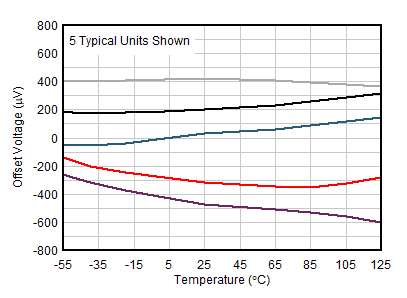

Offset drift (typ) (µV/°C)	2
Iq per channel (typ) (mA)	0.00098
CMRR (typ) (dB)	120
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Input bias current (max) (pA)	250
Iout (typ) (A)	0.0000002
Architecture	Bipolar
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	5
Output swing headroom (to negative supply) (typ) (V)	0.09
Output swing headroom (to positive supply) (typ) (V)	-0.02

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
