ADC12D1620QML-SP

ADC12D1620QML-SP

正在供货

耐辐射加固保障 (RHA)、QMLV、300krad、12 位、双通道 1.6GSPS 或单通道 3.2GSPS ADC

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

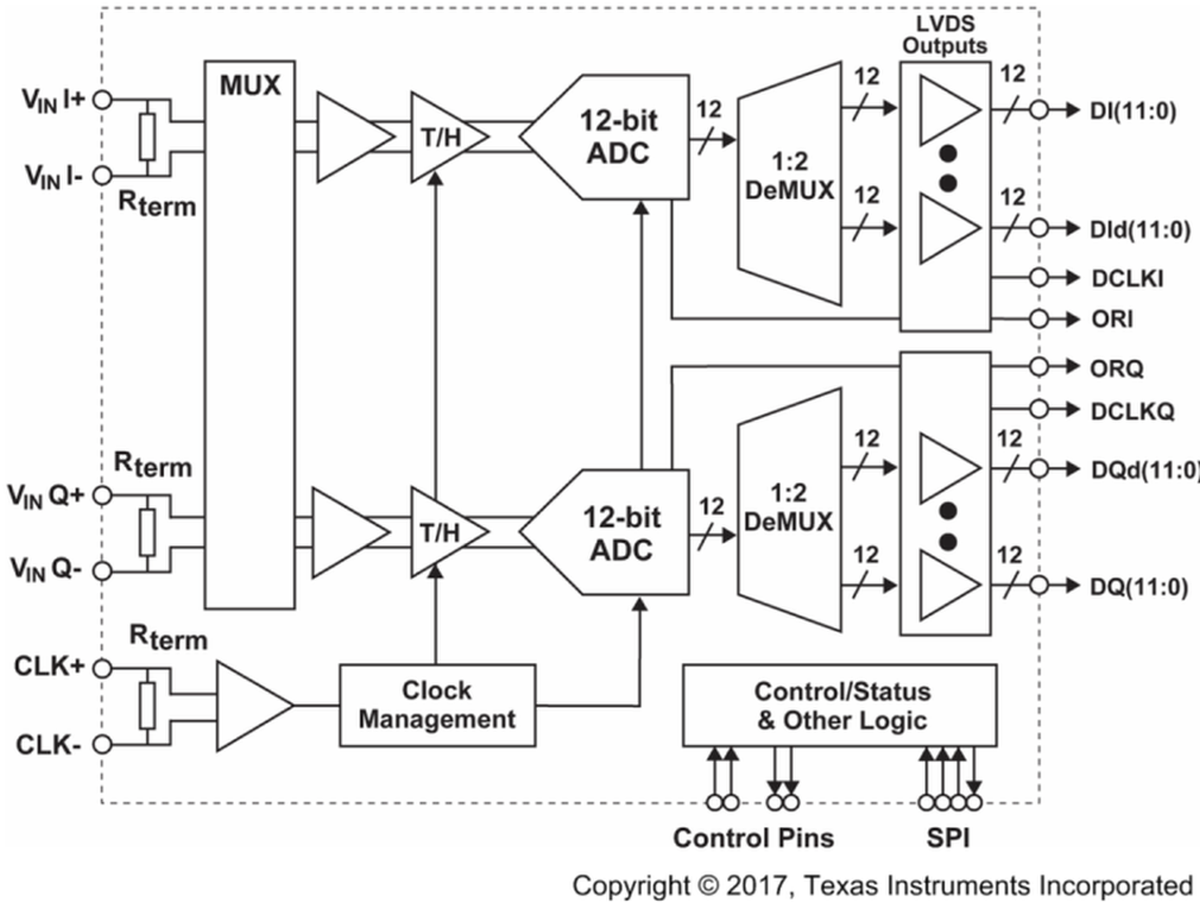

ADC12D1620QML 使用经重新设计的封装,与 ADC12D1600QML 相比,可实现更佳的 ENOB、SNR 和串扰性能。与其前代产品相同,ADC12D1620QML 也是一款低功耗、高性能 CMOS 模数转换器 (ADC),在交错模式下以 12 位的分辨率和高达 3.2GSPS 的采样率对信号进行数字化。对于高达 1.6GSPS 的采样率,它还可以用作双通道 ADC。对于低于 800MHz 的采样率,该器件提供了可以将功耗降低至低于每通道 1.4W(典型值)的低采样节能模式 (LSPSM)。ADC 可以支持低至 200MSPS 的转换速率。

  • 电离辐射总剂量 (TID) 达 300krad(Si)
  • 经测试符合单粒子功能中断 (SEFI) 标准
  • 单粒子闩锁 (SEL) > 120MeV-cm2/mg
  • 能够进行冷备用
  • 宽温度范围 -55°C 至 +125°C
  • 功耗 = 3.8W 或 2.7W(1600 或 800MHz 时钟频率)
  • 3dB 输入带宽 = 3GHz
  • 当 fCLK ≤ 800MHz 时,低采样节能模式 (LSPSM) 可降低功耗并提高性能
  • 用于多芯片系统的自动同步功能
  • 用于捕获外部触发器的时间戳功能
  • 用于系统调试的输出测试图形
  • 1:1 非多路信号分离或 1:2 或 1:4 并行多路信号分离 LVDS 输出
  • 1.9V 单电源
Sample rate (max) (Msps)1600, 3200
Resolution (Bits)12
Number of input channels1, 2
Interface typeParallel LVDS
Analog input BW (MHz)2400
FeaturesUltra High Speed
RatingSpace
Peak-to-peak input voltage range (V)0.8
Power consumption (typ) (mW)3880
ArchitectureFolding Interpolating
SNR (dB)59.8
ENOB (bit)9.5
SFDR (dB)67.4
Operating temperature range (°C)-55 to 125
Input bufferYes
Radiation, TID (typ) (krad)300
Radiation, SEL (MeV·cm2/mg)120

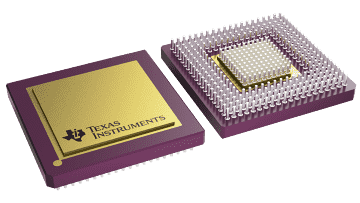

CCGA (NAA)376780.6436 mm² 27.94 x 27.94
CLGA (FVA)256780.6436 mm² 27.94 x 27.94
