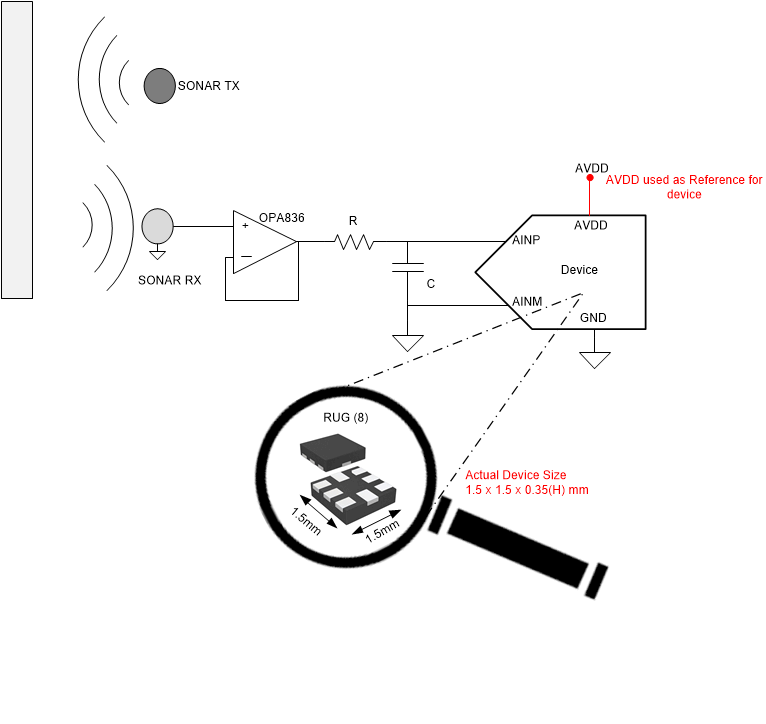

ADS7056 是一款 14 位 2.5MSPS 模数转换器 (ADC)。该器件包含一个基于电容器的逐次逼近型寄存器 (SAR) ADC，该 ADC 支持宽模拟输入电压范围（对于 AVDD 为 0V，对于 AVDD 范围为 2.35V 至 3.6V）。
串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至 3.6V），可直接连接到各种主机控制器。ADS7056 的标称 DVDD 范围（1.65V 至 1.95V）符合 JESD8-7A 标准。

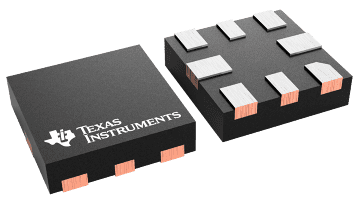

ADS7056 采用 8 引脚微型 X2QFN 封装，可以在扩展的工业温度范围（–40°C 至 +125°C）内正常工作。该器件尺寸微小且功耗极低，非常适合空间受限类电池供电的 应用。
| Resolution (Bits) | 14 |
| Sample rate (max) (ksps) | 2500 |
| Number of input channels | 1 |
| Interface type | SPI |
| Architecture | SAR |
| Input type | Single-ended |
| Rating | Catalog |
| Reference mode | Supply |
| Input voltage range (max) (V) | 3.6 |
| Input voltage range (min) (V) | 0 |
| Features | Small Size |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 3.5 |
| Analog supply (min) (V) | 2.35 |
| Analog supply voltage (max) (V) | 3.6 |
| SNR (dB) | 74.9 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 3.6 |
| X2QFN (RUG) | 8 | 2.25 mm² 1.5 x 1.5 |
