DAC38RF97

正在供货

双通道 14 位 6GSPS 12x-24x 插值 6GHz GSM PLL 数模转换器 (DAC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DAC38RF86/96 是一款高性能、双通道/通道、14 位、9GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。DAC38RF87/97 也是一款高性能、双通道、14 位、6GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 3GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种应用生成信号，包括用于无线基站和雷达的 3G/4G 信号。

该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两个数字上变频器，具有多种内插速率选项。具有频率灵活的独立 NCO 的数字正交调制器可用于支持多频段操作。集成了兼容 GSM 的低相位噪声 PLL/VCO，可通过允许使用频率较低的参考时钟来简化 DAC 采样时钟的生成

14 位分辨率
最大 DAC 采样率：
- 9.0GSPS（DAC38RF86、DAC38RF96）
- 6.2GSPS（DAC38RF87、DAC38RF97）
主要规格：
- 2.1GHz 时的射频满量程输出功率：0dBm
- 频谱性能，DAC38RF87/97
  - f_DAC = 5898.24MSPS，f_OUT = 2.14GHz
    - WCDMA ACLR：73dBc
    - WCDMA 备选 ACLR：77dBc
- 频谱性能，DAC38RF86/96
  - f_DAC = 8847.36MSPS，f_OUT = 3.7GHz
    - 20MHz LTE ACLR：66dBc
  - f_DAC = 9GSPS，f_OUT = 1.8GHz，–6dBFS
    - IMD3 = 70dBc（10MHz 音调间隔）
每个 DAC 配有双频带数字上变频器
- 6、8、10、12、16、18、20 或 24 倍插值运算
- 分辨率为 48 位的 4 个独立 NCO
JESD204B 接口，子类 1
- 支持多芯片同步
- 最高通道速率：12.5Gbps
具有集成巴伦的单端输出覆盖 700MHz 至 3800MHz
内部 PLL 和 VCO
- DAC38RF86/96：f_C(VCO) = 8.85GHz
- DAC38RF87/97：f_C(VCO) = 5.90GHz
功耗：每通道 1.4W 至 2.2W
电源：–1.8V、1V、1.8V

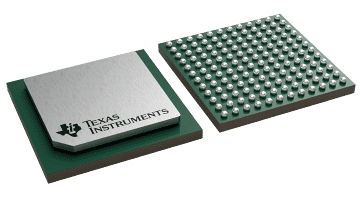

封装：10mm x 10mm BGA，间距为 0.8mm，具有 144 个焊球

Frequency (min) (MHz)	700
Frequency (max) (MHz)	3800
Resolution (Bits)	14
Sample/update rate (Msps)	6200
Number of DAC channels	2
Interpolation	12x, 16x, 18x, 20x, 24x
Output type	Single-ended
Power consumption (typ) (mW)	3800
Operating temperature range (°C)	-40 to 85
Rating	Catalog

FCCSP (AAV)

144

100 mm² 10 x 10
