DAC38RF83

正在供货

双通道 14 位 9GSPS 6x-24x 插值 6GHz 和 9GHz PLL 数模转换器 (DAC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DAC38RFxx 是一款高性能、双通道/单通道、14 位、9GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种应用生成信号，包括用于无线基站和雷达的 3G/4G 信号。

该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两个数字上变频器，具有多种内插速率选项。具有频率灵活的独立 NCO 的数字正交调制器可用于支持多频段操作。可选的低抖动 PLL/VCO 通过允许使用频率较低的参考时钟来简化 DAC 采样时钟的生成。

14 位分辨率
最大 DAC 采样率：9GSPS
主要规格：
- 2.1GHz 时的射频满量程输出功率：
  - DAC38RF80/90/84：0dBm
  - DAC38RF83/93/85：3dBm（2:1 巴伦）
- 频谱性能（片上 PLL，DIFF）：
  - f_DAC = 5898.24MSPS，f_OUT = 2.14GHz
    - WCDMA 邻载波泄漏比 (ACLR)：75dBc
    - WCDMA 备选 ACLR：77dBc
  - f_DAC = 8847.36MSPS，f_OUT = 3.7GHz
    - 20MHz LTE ACLR：63dBc
  - f_DAC = 9GSPS，f_OUT = 1.8GHz
    - IMD3 = 70dBc（–6dBFS，10MHz 音调间隔）
    - NSD = –157dBc/Hz
每个 DAC 配有双频带数字上变频器
- 6、8、10、12、16、18、20 或 24 倍插值运算
- 分辨率为 48 位的 4 个独立 NCO
JESD204B 接口，子类 1
- 支持多芯片同步
- 最高通道速率：12.5Gbps
具有集成巴伦的单端输出 (DAC38RF80/90/84) 覆盖 700MHz 至 3800MHz
具有旁路功能的内部 PLL 和 VCO
- f_C(VCO) = 5.9GHz 或 8.9GHz
功耗：每通道 1.4W 至 2.2W
电源：–1.8V、1V、1.8V

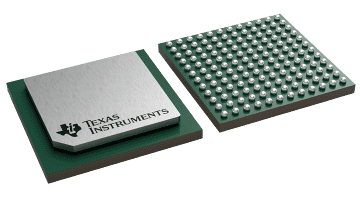

封装：10mm x 10mm BGA，间距为 0.8mm，具有 144 个焊球

Frequency (min) (MHz)	0
Frequency (max) (MHz)	4000
Resolution (Bits)	14
Sample/update rate (Msps)	9000
Number of DAC channels	2
Interpolation	10x, 12x, 16x, 18x, 20x, 24x, 6x, 8x
Output type	Differential
Power consumption (typ) (mW)	3800
Operating temperature range (°C)	-40 to 85
Rating	Catalog

FCCSP (AAV)

144

100 mm² 10 x 10
