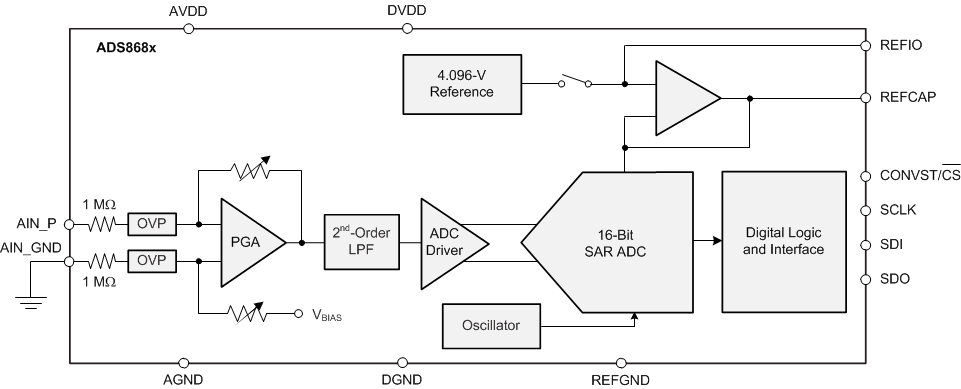

ADS8681、ADS8685 和 ADS8689 属于基于逐次逼近型 (SAR) 模数转换器 (ADC) 的集成数据采集系统系列。此类器件采用高速高精度 SAR ADC、集成模拟前端 (AFE) 输入驱动器电路、高达 ±20V 的过压保护电路以及一个温度漂移极低的 4.096V 片上基准电压。
此类器件由 5V 模拟电源供电，但支持 ±12.288V、±6.144V、±10.24 V、±5.12V 和 ±2.56V 实际双极输入范围，以及 0 V 至 12.288V、0 V 至 10.24V、0 V 至 6.144V 和 0V 至 5.12V 的单极输入范围。各输入范围的增益和偏移误差均可在特定数值范围内进行调节，确保直流精度较高。通过针对器件内部寄存器进行编程可选择输入范围。此类器件提供高阻性输入阻抗 (≥ 1MΩ)，不受所选输入范围的影响。
multiSPI 数字接口向后兼容传统 SPI 协议。此外，可配置特性简化了与各种主机控制器的接口。
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 500 |
| Number of input channels | 1 |
| Interface type | Enhanced SPI, SPI |
| Architecture | SAR |
| Input type | Single-ended |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 12.288 |
| Input voltage range (min) (V) | -12.288 |
| Features | Oscillator, Over-Voltage Protection, PGA |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 29 |
| Analog supply (min) (V) | 4.75 |
| Analog supply voltage (max) (V) | 5.25 |
| SNR (dB) | 92 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 5.25 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
