TPL0401A-10-Q1

正在供货

具有 I2C 接口（地址 0101110）的汽车类 128 抽头单通道数字电位器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

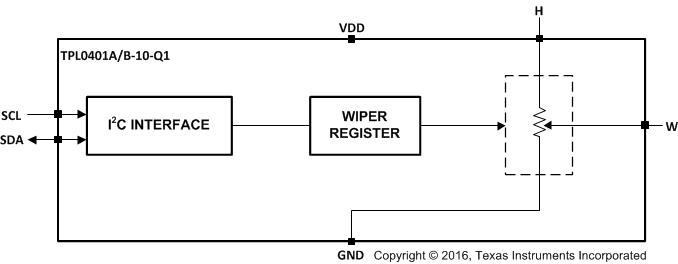

TPL0401x-10-Q1 器件是一款具有 128 个抽头位置的单通道线性抽头数字电位计。TPL0401x-10-Q1 的低电平端子内部连接至 GND。可使用 I²C 接口来调节抽头位置。TPL0401x-10-Q1 采用 6 引脚 SC70 封装，额定温度范围为 -40°C 至 +125°C。此部件有一个 10kΩ 端到端电阻，工作电源电压范围为 2.7V 至 5.5V。这类产品广泛用于为低功耗 DDR3 存储器设定电压基准。

TPL0401x-10-Q1 的低电平端子内部连接至 GND。

单通道 128 位置分辨率
10kΩ 端到端电阻选项
低温度系数：22ppm/°C
I²C 串行接口
2.7V 至 5.5V 单电源运行
±20% 电阻容差
A 和 B 版本具有不同的 I²C 地址
L 端子内部连接至 GND
工作温度：-40°C 至 +125°C
采用行业标准 SC70 封装
根据 JESD 22 测试得出的静电放电 (ESD) 性能
- 2000V 人体放电模型（A114-B，II 类）

应用

机械电位计的替代产品
可调电源
可调增益放大器和偏移修剪
设定点阈值精密校准
传感器微调和校准

All trademarks are the property of their respective owners. All trademarks are the property of their respective owners.

Number of steps	128
Number of channels	1
End-to-end resistance (typ) (Ω)	10000
Resistance taper	Linear
End-to-end resistance tolerance (max) (%)	20
Interface type	I2C
Memory	Volatile
Bandwidth (MHz)	2.8
Temp coeff (typ) (ppm/°C)	22
Wiper resistance (typ) (Ω)	35
Operating temperature range (°C)	-40 to 125
Rating	Automotive

SOT-SC70 (DCK)

4.2 mm² 2 x 2.1
