AFE4405

正在供货

适用于可穿戴设备光学心率监测和生物传感且具有 FIFO 的超小型集成式 AFE

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

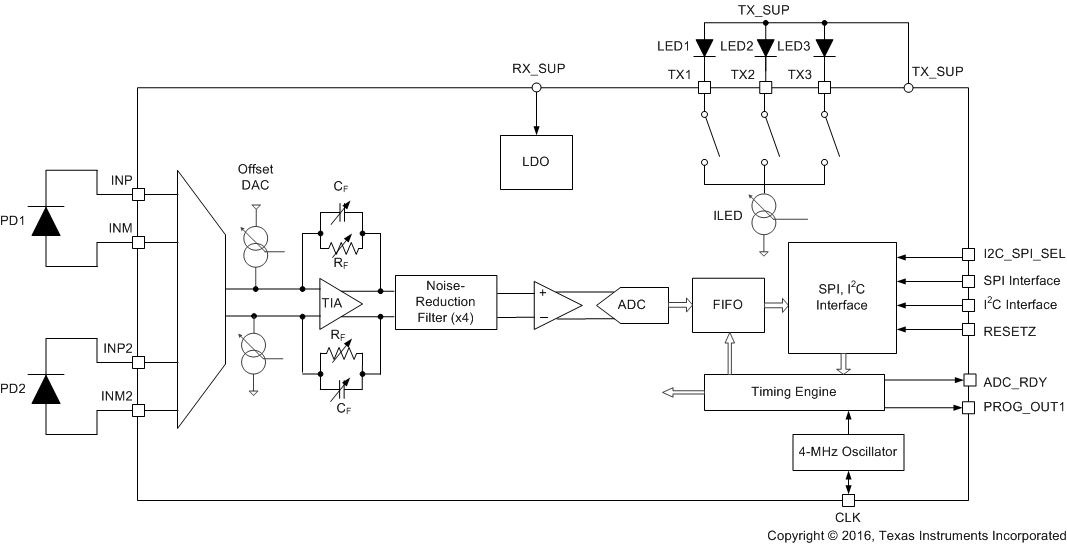

AFE4405 是一款面向光学生物检测应用的模拟前端 (AFE)，例如心率监测 (HRM) 和血氧饱和度 (SpO₂) 测量。该器件支持三个开关发光二极管 (LED) 和最多两个光电二极管。光电二极管的电流通过互阻抗放大器 (TIA) 转换为电压，并使用模数转换器 (ADC) 进行数字化。ADC 编码可存储到深度可编程的 234 采样先入先出 (FIFO) 存储块。FIFO 深度可进行适当分区，以满足某些相位必须存储的需求。FIFO 的内容可使用 I²C 或 SPI 接口读出。这款 AFE 还配有带 8 位电流控制的全集成 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于感测超小信号电平。

如需完整数据表或其他设计资源，请点击：请求 AFE4405

发送器：
- 支持共阳极 LED 配置
- 动态范围：100dB
- 8 位可编程 LED 电流最高达 50mA（可扩展至 100mA）
- 可编程 LED 接通时间
- 同时支持 3 个 LED，适用于优化型血氧饱和度 (SpO₂) 测量、心率监测 (HRM) 或多波长 HRM
接收器：
- 支持两路时分复用光电二极管输入
- 以 24 位二进制补码格式表示光电二极管的电流输入
- TIA 输入端的独立直流偏移减法 DAC
  （±15.75µA 范围），用于每个 LED 和环境
- ADC 输出端的数字环境减法
- 互阻抗增益：10kΩ 至 2MΩ
- 动态范围：100dB
- 动态节能模式，可使接收器电流降至 200µA
脉冲频率：5SPS 至 1000SPS
灵活的脉冲排序和定时控制
灵活的时钟选项：
- 外部时钟：
  4MHz 至 60MHz 输入时钟
- 内部时钟：4MHz 振荡器
采样深度为 240 的 FIFO：
- 可针对各相编程设定分区
I²C、SPI 接口：可通过引脚进行选择
工作温度范围：-20°C 至 +70°C
2.6mm × 2.1mm DSBGA 封装，0.4mm 间距
电源：Rx：2V 至 3.6V；Tx：3V 至 5.25V；
IO：1.8V 至 3.6V

Applications	Optical-HRM
Number of input channels	2
Resolution (Bits)	24
Number of LEDs	3
Interface type	I2C, SPI
Operating temperature range (°C)	-20 to 70
Rating	Catalog

DSBGA (YZ)

4.8 mm² 2.4 x 2
