ADS54J42

正在供货

双通道、14 位、625MSPS 模数转换器 (ADC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

ADS54J42 是一款低功耗、高带宽 14 位、625MSPS 双通道模数转换器 (ADC)。该器件经设计具有高 SNR，可提供 -157dBFS/Hz 的噪底，从而协助应用在宽瞬时带宽内实现最高动态范围。该器件支持 JESD204B 串行接口，数据速率最高可达 6.25Gbps。经缓冲的模拟输入可在较宽频率范围内提供统一的输入阻抗，并最大限度地降低采样和保持毛刺脉冲能量。可选择将每个 ADC 通道连接至数字下变频器 (DDC) 模块。ADS54J42 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

JESD204B 接口减少了接口线路数，从而实现高系统集成度。内部锁相环 (PLL) 会将 ADC 采样时钟加倍，以获得对各通道的 14 位数据进行串行化所使用的位时钟。

14 位分辨率、双通道、625MSPS 模数转换器 (ADC)
噪底：–157dBFS/Hz
频谱性能（–1dBFS 时的 f_IN = 170MHz）：

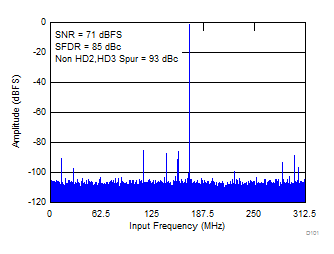

- 信噪比 (SNR)：71.0dBFS
- 噪声频谱密度 (NSD)：–155.9dBFS/Hz
- 无杂散动态范围 (SFDR)：85dBc
- SFDR：93dBc（不包括 HD2、HD3 和交错音调）
频谱性能（–1dBFS 时的 f_IN = 350MHz）：
- SNR：69dBFS
- NSD：–153.9dBFS/Hz
- SFDR：76dBc
- SFDR：90dBc（不包括 HD2、HD3 和交错音调）
通道隔离：f_IN = 170MHz 时为 100dBc
输入满量程：1.9 V_PP
输入带宽 (3dB)：1.2GHz
片上抖动
集成宽带数字下变频器 (DDC) 模块
支持 JESD204B 子类 1 接口：
- 6.25Gbps 时每个 ADC 具有 2 条通道
- 3.125Gbps 时每个 ADC 具有 4 条通道
- 支持多芯片同步
功耗：625MSPS 时每通道为 970mW
封装：72 引脚超薄型四方扁平无引线 (10mm × 10mm)

应用

雷达和天线阵列
无线宽带
电缆 CMTS、DOCSIS 3.1 接收器
通信测试设备
微波接收器
软件定义无线电 (SDR)
数字转换器
医疗成像和诊断功能

All trademarks are the property of their respective owners.

Sample rate (max) (Msps)	625
Resolution (Bits)	14
Number of input channels	2
Interface type	JESD204B
Analog input BW (MHz)	1200
Features	High Performance
Rating	Catalog
Peak-to-peak input voltage range (V)	1.9
Power consumption (typ) (mW)	1940
Architecture	Pipeline
SNR (dB)	71.8
ENOB (bit)	11.6
SFDR (dB)	93
Operating temperature range (°C)	-40 to 85
Input buffer	Yes

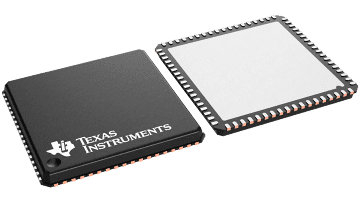

VQFNP (RMP)

100 mm² 10 x 10
