ADS9110

正在供货

产品详情

ADS9110 是一款 18 位、2MSPS、逐次逼近寄存器 (SAR) 模数转换器 (ADC)，在典型工作条件下具有 ±0.5 LSB INL 和 100dB SNR 规范值。高吞吐量使得开发者能够对输入信号进行过采样，从而提高测量的动态范围和精度。

该器件支持单极全差分模拟输入信号，并采用 2.5V 至 5V 的外部基准电压，能够提供宽输入选择范围，无需额外进行输入调节。

该器件以 2MSPS 全吞吐量运行时的功耗仅为 15mW。吞吐量较低时，可灵活使用低功耗模式（NAP 和 PD）来降低功耗。

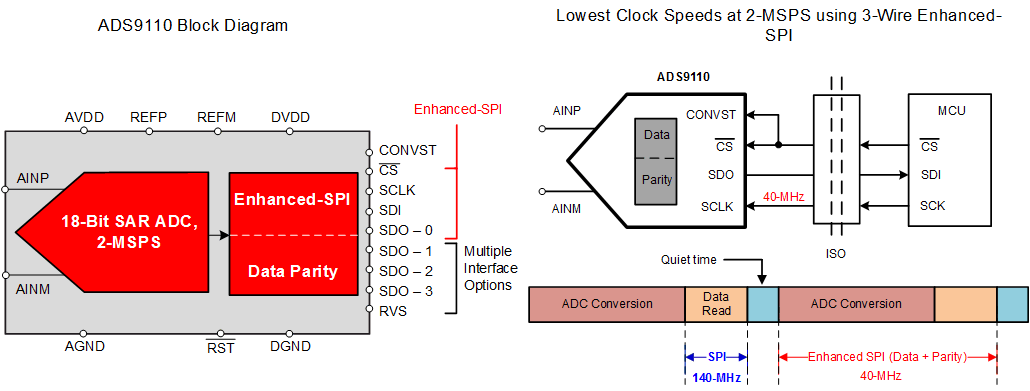

集成的 multiSPI 串行接口向后兼容传统 SPI 协议。此外，该器件的可配置功能还能够简化电路板布局、时序和固件，并且以低时钟速度运行时能够获得高吞吐量，因此可轻松连接各种微控制器、数字信号处理器 (DSP) 以及现场可编程门阵列 (FPGA)。

该器件采用节省空间的 4mm × 4mm VQFN 封装，支持符合 JESD8-7A 标准的 I/O 和标准工业温度范围。

采样率：2MSPS
无延迟输出
出色的直流和交流性能：
- 积分非线性 (INL)：±0.5 最低有效位 (LSB)（典型值），±1.5 LSB（最大值）
- 微分非线性 (DNL)：±0.75 LSB（最大值），18 位无丢码 (NMC)
- 信噪比 (SNR)：100dB
- 总谐波失真 (THD)：-118dB
宽输入范围：
- 单极差分输入范围：±V_REF
- V_REF 输入范围：2.5V 至 5V，
  与 AVDD 无关
低功耗：
- 2MSPS 时为 9mW（仅限 AVDD）
- 2MSPS 时为 15mW（总功耗）
- 灵活的低功耗模式，可根据吞吐量调节功率
multiSPI：增强型串行接口
符合 JESD8-7A 标准的数字 I/O（1.8V DVDD 时）
在 -40°C 至 +85°C 的工业温度范围内完全额定运行

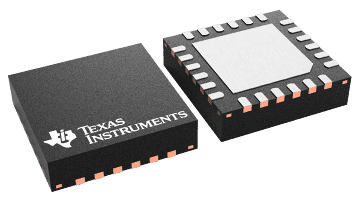

小型封装：4mm × 4mm 超薄四方扁平无引线 (VQFN) 封装

All trademarks are the property of their respective owners.

Resolution (Bits)	18
Sample rate (max) (ksps)	2000
Number of input channels	1
Interface type	Enhanced SPI, SPI
Architecture	SAR
Input type	Differential
Rating	Catalog
Reference mode	External
Input voltage range (max) (V)	5
Input voltage range (min) (V)	0
Features	Daisy-Chainable, Oscillator
Operating temperature range (°C)	-40 to 85
Power consumption (typ) (mW)	15
Analog supply (min) (V)	1.65
Analog supply voltage (max) (V)	1.95
SNR (dB)	100
Digital supply (min) (V)	1.65
Digital supply (max) (V)	1.95

VQFN (RGE)

16 mm² 4 x 4
