TLV2186

正在供货

产品详情

TLV2186 是一款低功耗、24V、轨至轨输入和输出的零漂移运算放大器。TLV2186 具有仅 10µV 的典型失调电压和 0.1µV/°C 的典型失调电压温漂。该器件非常适合精密仪表、信号测量和有源滤波应用。

TLV2186 具有低静态电流消耗 (90µA)，非常适合功率敏感型应用，如电池供电和便携式系统。

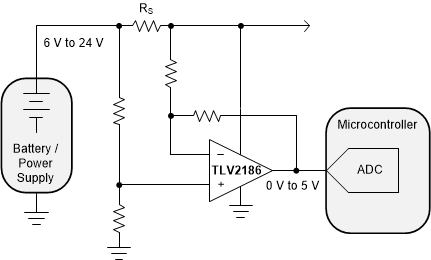

此外，高共模架构以及低失调电压可实现正电源轨的高侧电流分流监控。该器件还在运输、装卸和组装期间提供强大的 ESD 保护。

此器件的额定工作温度范围为 –40°C 至 +125°C。

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	24
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	4.5
Vos (offset voltage at 25°C) (max) (mV)	0.25
GBW (typ) (MHz)	0.75
Features	Cost Optimized, EMI Hardened, High Cload Drive, Small Size, Zero Drift
Slew rate (typ) (V/µs)	0.35
Rail-to-rail	In, Out
Offset drift (typ) (µV/°C)	0.1
Iq per channel (typ) (mA)	0.09
Vn at 1 kHz (typ) (nV√Hz)	38
CMRR (typ) (dB)	134
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Input bias current (max) (pA)	600
Iout (typ) (A)	0.02
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.2
Input common mode headroom (to positive supply) (typ) (V)	0.2
Output swing headroom (to negative supply) (typ) (V)	0.06
Output swing headroom (to positive supply) (typ) (V)	-0.06

SOIC (D)	8	29.4 mm² 4.9 x 6
WSON (DSG)	8	4 mm² 2 x 2
