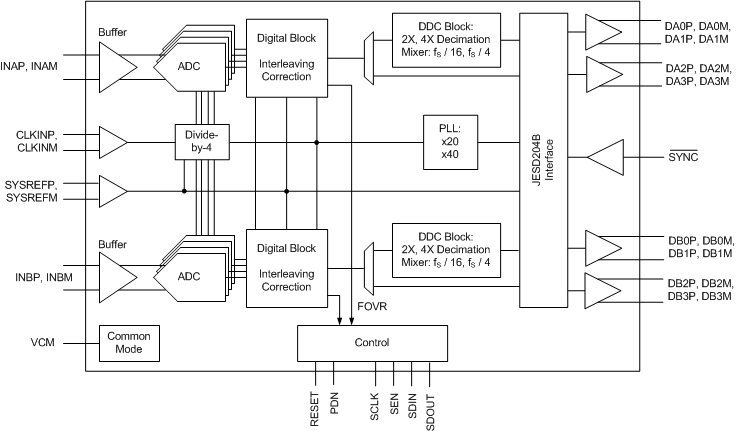

ADS54J60 是一款低功耗、高带宽 16 位、1.0GSPS 双通道模数转换器 (ADC)。该器件经设计具有高信噪比 (SNR)，可提供 -159dBFS/Hz 的噪底，从而 协助应用在宽瞬时带宽内 实现最高动态范围。该器件支持 JESD204B 串行接口，数据传输速率高达 10Gbps，每个 ADC 可支持 2 或 4 条通道。已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗。可选择将每个 ADC 通道连接至数字下变频器 (DDC) 模块。ADS54J60 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。
JESD204B 接口减少了接口线路数，从而实现高系统集成度。内部锁相环 (PLL) 会将 ADC 采样时钟加倍，以获得串行化各通道的 16 位数据时所使用的位时钟。
| Sample rate (max) (Msps) | 1000 |
| Resolution (Bits) | 16 |
| Number of input channels | 2 |
| Interface type | JESD204B |
| Analog input BW (MHz) | 1200 |
| Features | Ultra High Speed |
| Rating | Catalog |
| Peak-to-peak input voltage range (V) | 1.9 |
| Power consumption (typ) (mW) | 2700 |
| Architecture | Pipeline |
| SNR (dB) | 70.9 |
| ENOB (bit) | 11.5 |
| SFDR (dB) | 90 |
| Operating temperature range (°C) | -40 to 85 |
| Input buffer | Yes |

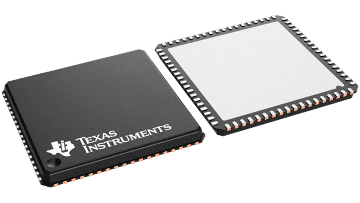

| VQFNP (RMP) | 72 | 100 mm² 10 x 10 |
