• 面向超声波应用的 16 通道 模拟前端 (AFE)：
  • 输入衰减器、低噪声放大器 (LNA)、低通滤波器 (LPF)、模数转换器 (ADC) 和
    连续波 (CW) 混频器
  • 数字时间增益补偿 (DTGC)
  • 总增益范围：6dB 至 45dB
  • 线性输入范围：1 V_PP
• 带有 DTGC 的输入衰减器：
  • 衰减范围为 0dB 至 8dB（步长为 0.125dB）
  • 支持阻抗匹配：
    • 50Ω 至 800Ω 的源阻抗
• 带有 DTGC 的低噪声放大器 (LNA)：
  • 增益范围为 14dB 至 45dB（步长为 0.125dB）
  • 低输入电流噪声：1.2pA/√Hz
• 三阶线性相位低通滤波器 (LPF)：
  • 10MHz、15MHz、20MHz 和 25MHz
• 模数转换器 (ADC)：
  • 14 位 ADC：65MSPS 时 75dBFS SNR
  • 12 位 ADC：80MSPS 时 72dBFS SNR
• 低压差分信令 (LVDS) 接口，接口速率最高达
  1GBPS
• 针对噪声和功耗进行了优化：
  • 90mW/通道，1nV/√Hz (65MSPS)
  • 55mW/通道，1.45nV/√Hz (40MSPS)
  • 59mW/通道（CW 模式）
• 出色的器件间增益匹配：
  • ±0.5dB（典型值）
• 低谐波失真等级：–60dBc
• 快速且持续的过载恢复
• 连续波 (CW) 路径：










  • 低近端相位噪声：
    1KHz 时为 -148dBc/Hz
  • 相位分辨率：λ/16
  • 支持 16X、8X、4X 和 1X CW 时钟
• 数字 特性：
  • ADC 之后的数字 I/Q 解调器：
    • 分数抽取滤波器 M = 1 至 63（递增步长为 0.25X）
    • 数据吞吐量在抽取后降低
    • 带有 32 种预设配置文件的片上随机存取存储器 (RAM)
• 5Gbps JESD 接口：
  • JESD204B 子类 0、1 和 2
  • 每条 JESD 信道包含 2、4 或 8 条通道

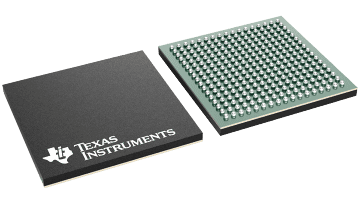

• 小型封装：15mm × 15mm NFBGA-289

应用

• 医疗超声波成像
• 无损检测设备
• 声纳成像设备
• 多通道高速数据采集
